WMNS4160Vkoblingsudstyr Lavspændingskoblingsanlæg
Generel

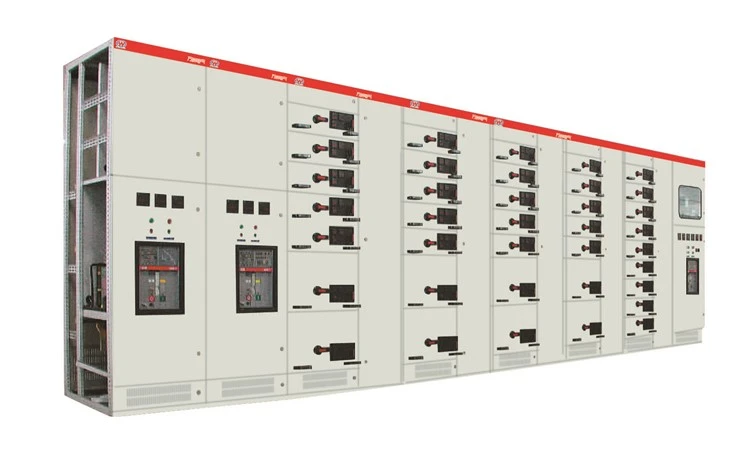

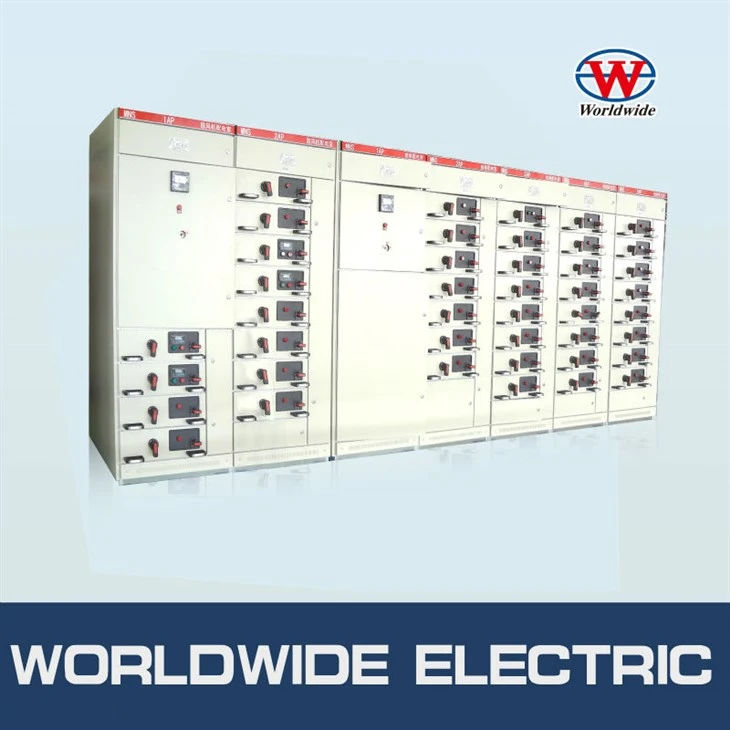

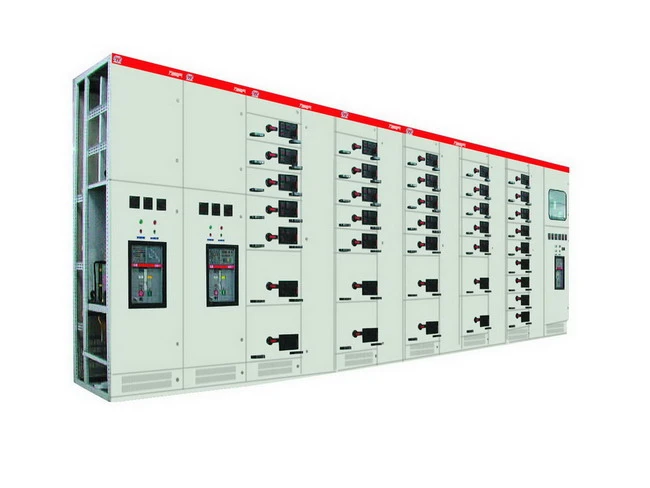

WMNS 4160V koblingsudstyret er et modulært, multifunktionelt lavspændingsdistributionssystem designet til brug i kraftværker, petrokemiske anlæg, metallurgiske industrier, højhuse, telekommunikation, let fremstilling, tekstilindustri, kommercielle centre og lufthavne.
Den fungerer som en lav-distributionsenhed til strømgenererings- og forsyningssystemer, der giver centraliseret motorstyring og reaktiv effektkompensation.
Vigtigste tekniske parametre
- Miljøtemperatur: -5 grader ~ 40 grader;
- Relativ luftfugtighed Mindre end eller lig med 50%, når den højeste temperatur er +40 grader; En højere luftfugtighed er tilladt, hvis temperaturen er lavere, f.eks.: 90% ved 20 grader;
- Højde over havets overflade Mindre end eller lig med 2000m
- Ind- og udløb: kabler/samleskinnebro;
- Kabelindtag og -udtag: tag/bund;
- Ledningstilstand: for/bag;
- Skallens beskyttelsesgrad: IP30;
- Funktionel enhedsisoleringstilstand: helt eller delvist;
- Skabshøjde:2200;
- Kabinets bredde: 600, 800, 1000;
- Skabsdybde:800, 1000;
- Nominel arbejdsspænding: til AC660V;
- Nominel isoleringsspænding: til AC1000V;
- Overspændingstype: Ⅳ;
- Forureningsgrad: 3;
- Nominel frekvens: 50/60 Hz;
- Nominel spænding for hjælpesløjfe: AC380, 220V/DC220V;
- Mærkestrøm: 4000A;
- Mærkestrøm for den vandrette samleskinne: 4000A;
- Mærkestrøm for den lodrette samleskinne: 2000, 1000A;
- Nominel korttidstolerancestrøm for den vandrette samleskinne: 50/80kA;
- Nominel spidstolerancestrøm for den vandrette samleskinne: 105/176kA;
- Nominel korttidstolerancestrøm for den lodrette samleskinne: 50kA;
- Nominel spidstolerancestrøm for den lodrette samleskinne: 105kA;
- Jordforbindelse: TT, IT, TN-S, TN-C-S;
De vigtigste funktioner
For god installation og onsite konstruktion af udstyret er specielle kabelkanaler med tilhørende tilsvarende kabelfastgørelsesenheder sat i fordelerskabet.
Hver position af skuffeenheden er med nøjagtig placering og tydelig indikation. Desuden er hver position henholdsvis låst af højst 3 låse.
Skuffeenheden er fleksibelt forbundet med "L" type lodret samleskinne, hvilket er nemt og pålideligt.
Det specielle sektionsmateriale og tilslutningstilstanden sikrer styrken af kabinettets krop.
Struktur og funktioner
I henhold til funktionelle krav er fordelingsskabet opdelt i fire uafhængige isolerede rum:
en. Vandret samleskinnerum
Placeret enten øverst eller nederst i skabet.
b. Lodret samleskinnerum
Denne "L"--formede samleskinne er placeret på den bagerste venstre side af kabinettet, og er helt indesluttet i et isoleringsbræt. Designet sikrer fremragende dynamisk stabilitet, og efter at en skuffe er trukket ud, forbliver strømførende dele beskyttet i en grad på op til IP20.
c. Rum til funktionel enhed
Dette område er placeret på forreste venstre side af skabet og rummer enten skuffe-enheder eller faste-funktionsenheder.
d. Kabelrum
Placeret på forreste højre side af skabet for kabelindføring foran, eller på forreste venstre side for bageste kabelindføring.
en. Struktur
Skabsrammen er konstrueret af specielt C-formet profilstål med et 25 mm moduldesign, forbundet med låse- og høj-bolte. Flere profiler og dimensioner er tilgængelige, hvilket muliggør fleksibel montering baseret på skabstype og kundekrav.
b. Materialer
Kabinettet er fremstillet af koldt-valset stål eller importeret aluminium-zinklegeringsplader.
Forskellige beskyttelsespaneler kan installeres på rammen i henhold til skabskonfiguration og anvendelseskrav:
- Front: Gennemsigtig glasdør, massiv dørpanel, udtrækkelig panel eller ventileret dør.
- Bagside: Hængslet bagdør eller forseglet bagpanel til væg-monteret installation.
- Side: Faste sidepaneler fastgjort med skruer.
- Top: Tagdækning med ventilationshuller; kabelgennemføringer leveres til at matche kabeldiametre.
- Bund: Bundplader med kabelgennemføringer til ledningsføring.
- Mellem skabe: Integrerede skilleplader til isolering.

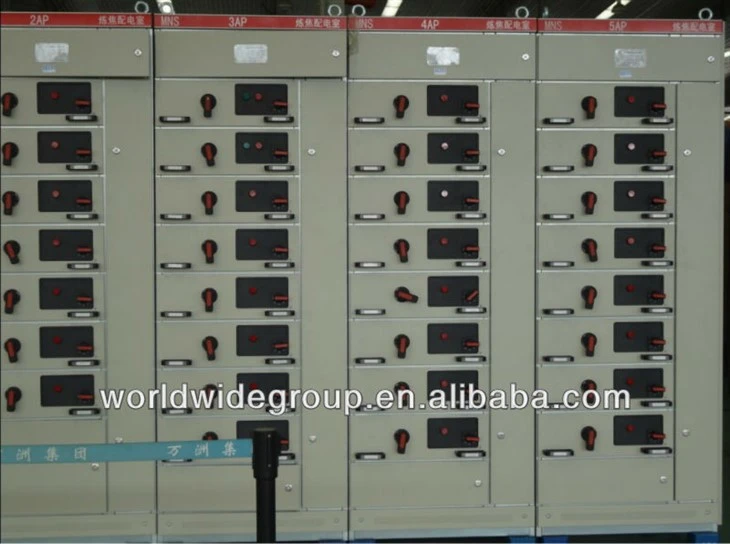

en. Skuffe-Typeskab (MCC)
Sammensat af skuffer, en skabsramme og tilhørende komponenter. Alle enheder er monteret inde i skuffer, der fås i fem størrelser: 8E/4, 8E/2, 8E, 16E og 24E (E=25 mm). Skuffer i samme størrelse er udskiftelige.
Hver skuffe understøtter mærkestrømme op til 630 A. Et enkelt skab kan rumme op til ni 8E skuffer eller maksimalt 36 kredsløb (8E/4).
Denne konfiguration er ideel til hovedmotorstyring eller strømfordelingssløjfer.
b. Fast-skabstype
Anvendes primært til indgående paneler, kontaktorpaneler, kondensatorbanker, frekvensomformere og softstartere.

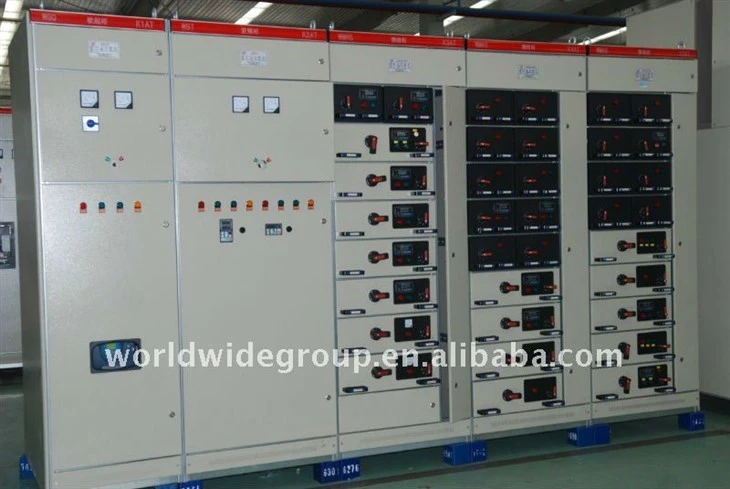

c. Blandet-skab
Kombinerer skuffeenheder og faste enheder i ét skab. Hvert 8E-modul er standardiseret, velegnet til systemer, der kræver både distributions- og motorstyringsfunktioner.
d. Fast isoleringsskab
Hvert kredsløb er individuelt isoleret. Tilslutnings--afbrydere, der kan trækkes ud, er brugt for at lette vedligeholdelse og inspektion. Anvendes hovedsageligt i distributionssløjfer eller store-effektmotorkontrolkredsløb.
en. Installeret i det vandrette samleskinnerum, placeret enten bagpå eller i toppen af skabet.
b. Ved placering bagtil kan samleskinnen monteres i både øvre og nedre lag.
en. Installeret i det lodrette samleskinnerum, der forbinder funktionsenheder med den vandrette hovedskinne.
b. Konstrueret af L--formede kobberstænger, tilgængelige i tre-fasede eller fire-fasede konfigurationer og monteret på multifunktionelle isoleringsplader.
c. Giver op til IP20-beskyttelse efter afmontering af skuffe.
en. Beskyttelseslederen sikrer potentialudligning inde i kabinettet, sammensat af både vandrette og lodrette ledere. Den lodrette leder forbinder kabelbeskyttelseslederen med jordingssystemet.
b. Tværsnittet af den beskyttende leder bruger standard kobber, der er tilpasset til den forventede strømkapacitet.
en. Styreskinnen leverer strøm til styrekredsløbene, kommunikationsenhederne og feltbussystemerne.
b. Den kan installeres i et dedikeret isoleret rum og udvides gennem hele systemet efter behov.
en. Kabelrummet giver en isoleret vej til strøm- og kontrolkabelføring, placeret enten foran eller bag på kabinettet.
b. Udstyret med primære og sekundære ledningsterminaler og tilsvarende kabelbeslag.
c. Kabelgennemføringsbøsninger er installeret på top- eller bundpladerne, der matcher de faktiske kabelstørrelser og indføringsmetoder.
d. Rumstørrelsen kan justeres modulært for at imødekomme specifikke brugerkrav.
Den funktionelle enhed
en. Skuffen er sammensat af de funktionelle enheder inklusive nogle mekaniske mekanismer, som sikrer, at skufferne har positioner som tilslutning, test, adskillelse og udflytningsposition. Forskellige positioner kan låses af hængelåsen. I mellemtiden kan overvågning, kontrol og menneske-til-maskine-grænseflade integreres på frontpanelet.
b. Placer skuffen nøjagtigt i tilslutnings-, test-, adskillelses- og flytningspositioner ved hjælp af betjeningshåndtaget eller den store interlock. Hver position har en relativ etiket, som er let og visuel på frontpanelet.
c. Når afbryderen tænder, forhindrer den mekaniske spærring skuffen i at bevæge sig for at sikre skuffens sikkerhed.
d. I betjeningsprocessen kan det være nødvendigt at åbne skuffens panel på grund af indstillingen eller inspektionen, og de tilhørende oplåsningsværktøjer kan bruges.
e. Hver skuffeenhed er fuldstændig uafhængig; skufferne er fuldstændigt isolerede.
f. Skuffeenhederne med samme specifikation kan udskiftes fleksibelt.
g. Udløbssiden og det faste patchboard er forbundet direkte. Den sekundære ledning vælger et specielt sekundært stik-kort til tilslutningen (enheden for det sekundære stik-på kort 8E/4 er 16-ledninger for de fleste og 32-ledninger for 8E/2 eller derover).
h. Hver skuffeenhed i hver specifikation har en relativ indløbs/udløbsstyrebane og et rullehjul, som styrer indløbet/udløbet og placeringen. Rullehjulet kan spare driftsstyrke.
jeg. Det specielle styrespor med tre-sektioner kan ikke kun få skuffen til at bevæge sig fleksibelt, men også gøre inspektion og vedligeholdelse tilladt, når skuffen er i rammen.
j. En skubbemekanisme kan tilføjes til skuffen på en enhed eller derover i henhold til enhedens højde eller sløjfestrømmen.
k. Skuffeenheden er især anvendelig til motorens styrekreds. Det er valgfrit i henhold til funktionen og det faktiske behov for distributionssløjfen.
en. Denne slags funktionelle enhed bevarer ikke kun fordelen ved nem betjening af den faste enhed, men har også funktionerne tydelig adskillelse og pålidelig isolering af skuffeenheden. Den er anvendelig til fordelingssløjfen og motorens styrekreds.
b. Plugg-elementerne kan tages ud for vedligeholdelse. Det er unødvendigt at slukke, når det udskiftes. Når udstyret inspiceres, tages den tilhørende sløjfeenhed ud, og hele distributionssystemet og andre sløjfer vil ikke blive påvirket.
c. Aflåsningerne mellem betjeningsmekanismen og det rullende håndtag på panelet gør, at døren ikke kan åbne, når afbryderen er slået til, hvilket sikrer udstyrets sikkerhed.
d. Når udstyret er i drift, hvis indstilling eller inspektion af de indre elementer er nødvendig, åbnes panelet ved hjælp af de tilhørende oplåsningsværktøjer.
en. Udstyret monteres på en skuffebasis, som har betjenings-, test-, åben- og udtaget positioner. Der er relative tilstandsmærkater i hver position, som kan lokaliseres.
b. Der er relativ position ændret, der angiver foran kontakten, når positionen ændres. Beskyttelsesgraden for hver position holder IP20.
c. Denne ordning forenkler vedligeholdelsen af udstyret med stor effekt, som er anvendelig til indløb, kontakt og distributionssløjfer.
