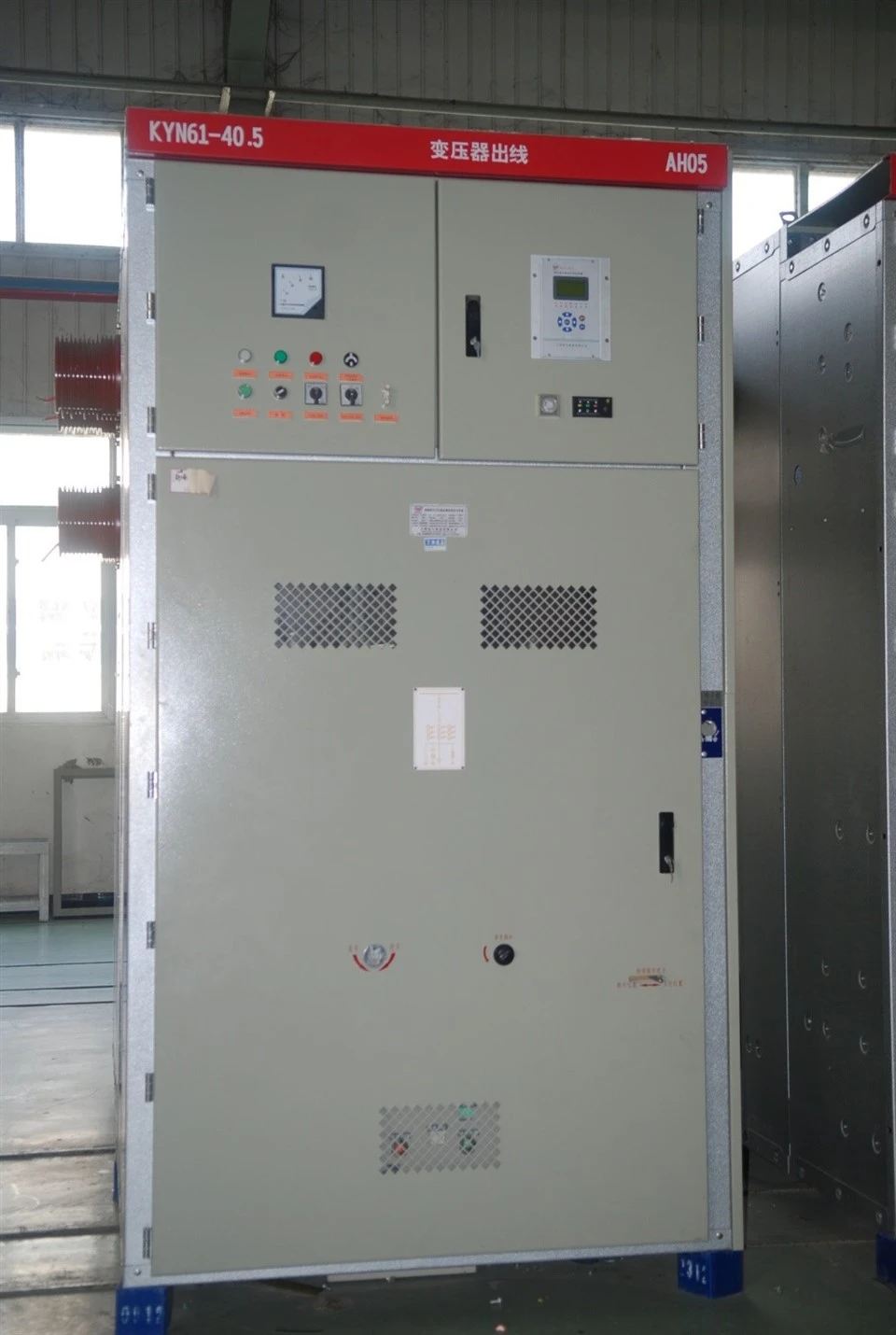

35kV højspændingskoblingsudstyr

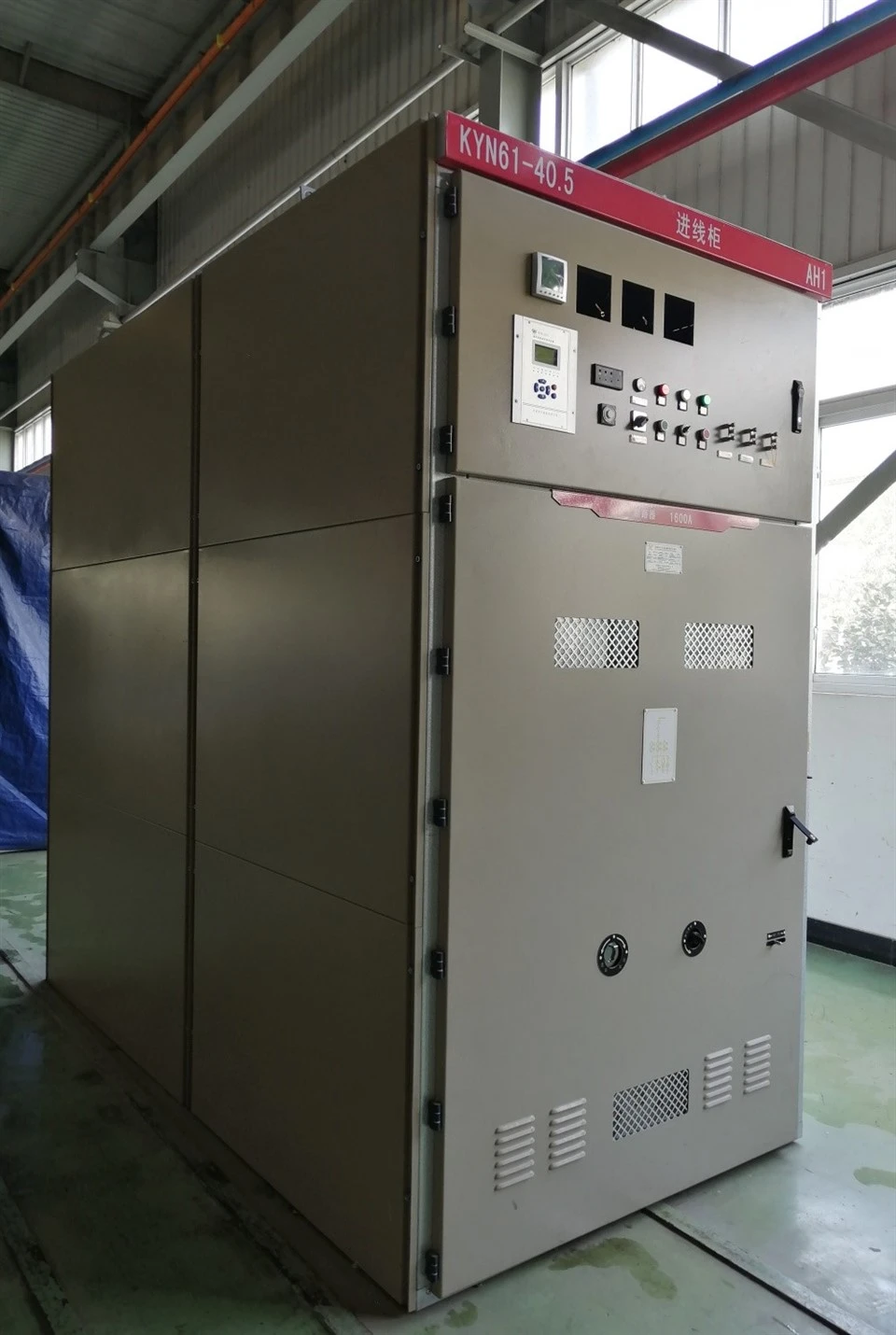

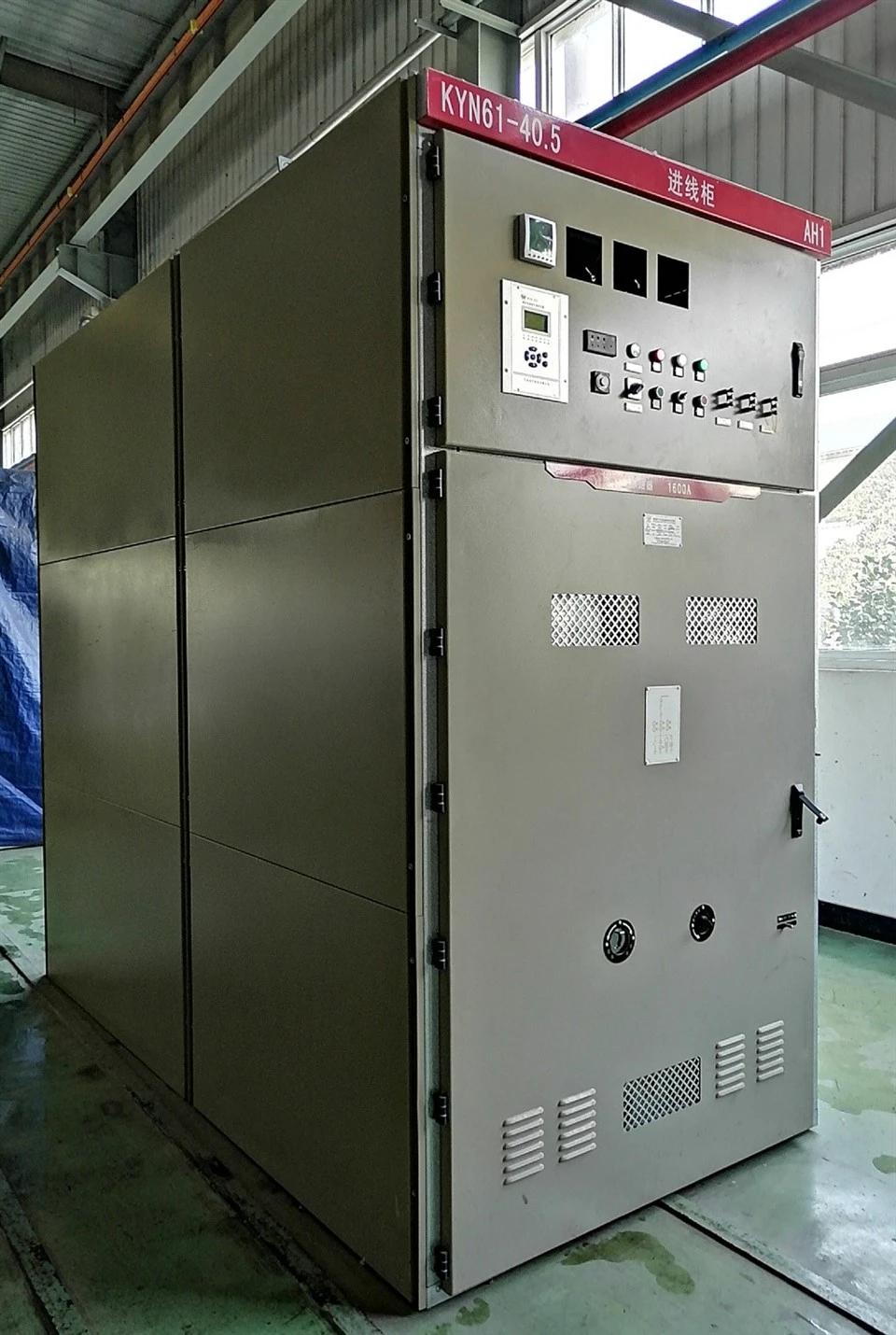

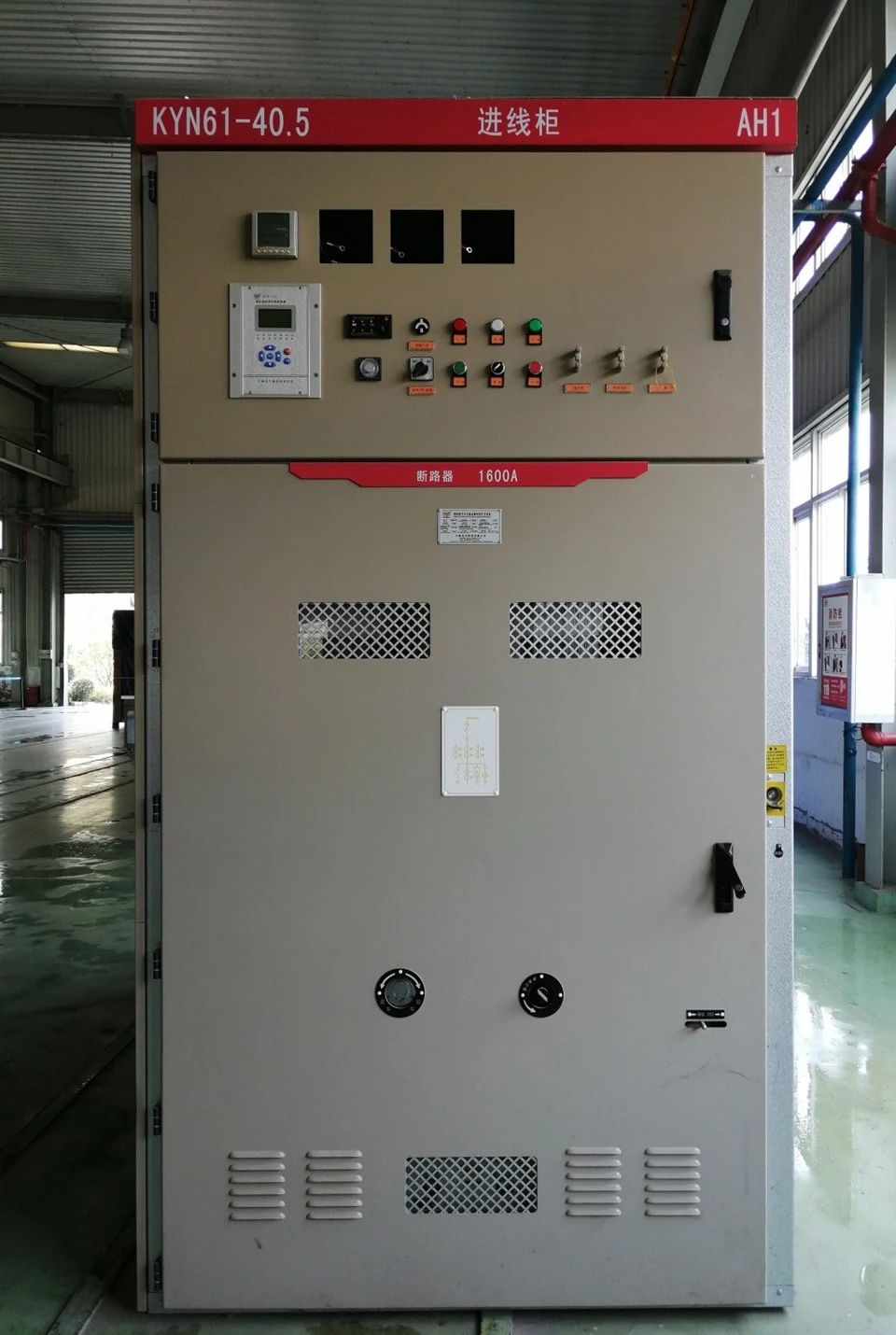

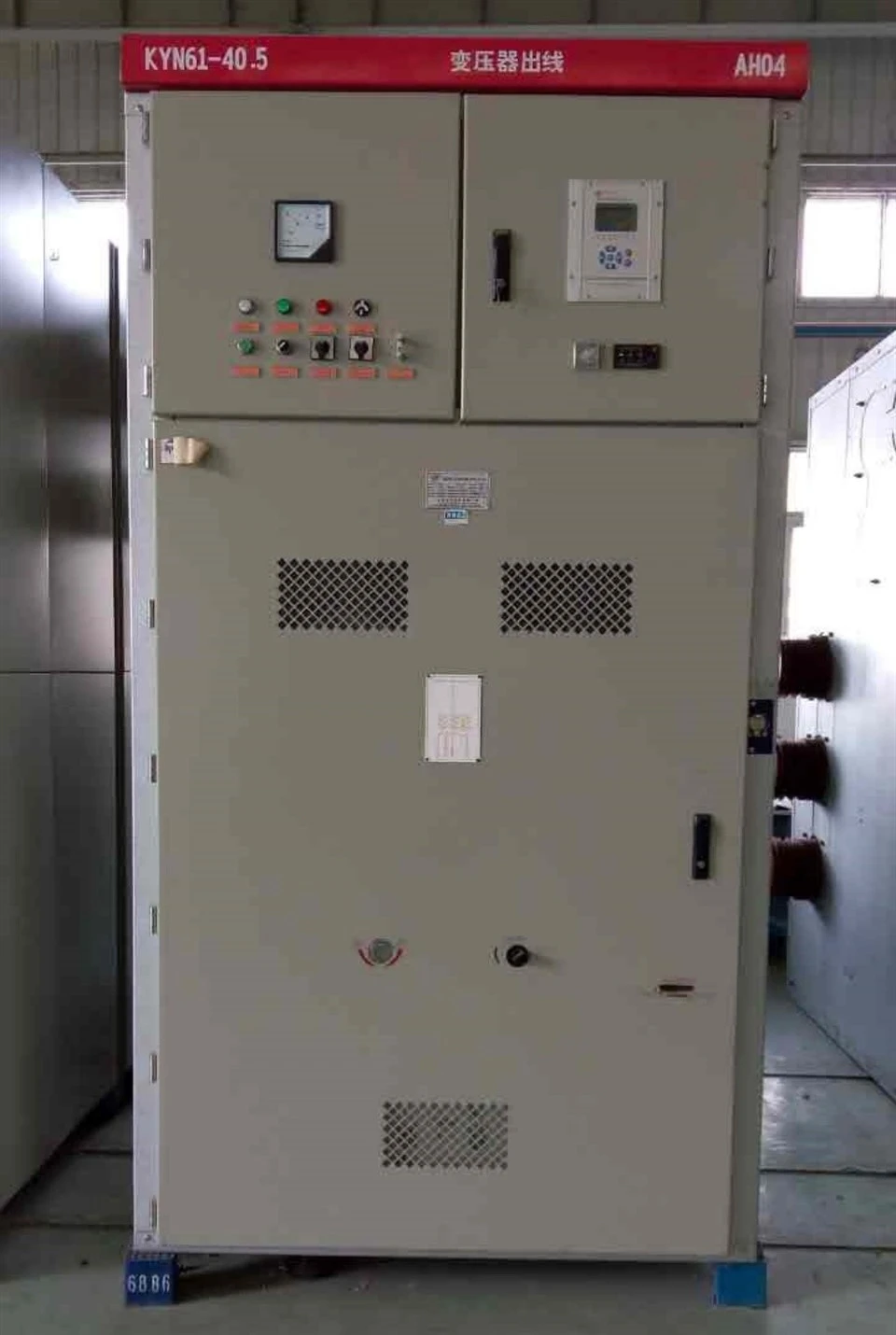

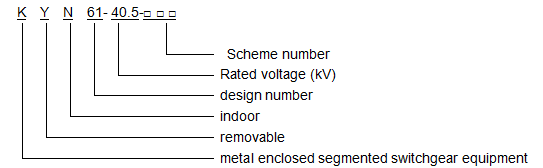

KYN61-40.535kV højspændingsanlægmetal-beklædtaftagelig ACmetallukket afbryderudstyr

Dette produkt er i overensstemmelse med: GB3906-2006< the exchange of 3~35KV AC metal enclosed switchgear equipment >, GB/T11022-2011< high-voltage switchgear and controlgear standards common technical requirements>, IEC60298:1990

3.1 Omgivelsestemperatur: -15 grader -+40 grader ;

3.2 Højde over havets overflade: ikke mere end 1000m;

3.3 Luft relativ fugtighed: dagligt gennemsnit Mindre end eller lig med 95 % månedligt gennemsnit Mindre end eller lig med 90 %

3.4 Jordskælvs styrke Mindre end eller lig med 8

3.5 Steder, der ikke er ætsende eller brandfarlig gas, vanddamp og anden åbenlys forurening.

Bemærk: Ud over de normale brugsforhold kan brugeren rådføre sig med producenten.

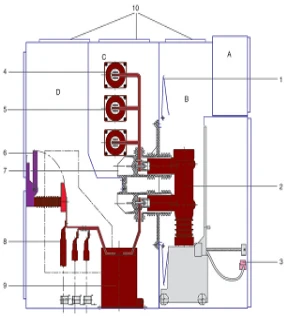

Koblingsudstyret har kabelindgående og udgående ledninger, kabelledningsluftledning, busbinder, isolation, spændingstransformator, afleder og så videre et ledningsskema. Koblingsudstyret med varmekrympeligt isoleringsmateriale og epoxy belagt med isoleringsproces, optimering af elektrodeformen, kabinettets kropsstruktur er meget kompakt. Hovedkredsløbet vedtager isoleret bus, det tilstødende kabinet bus hus adskilt, kan effektivt forhindre spredning af hændelsen, og til hendes elskerinde linje til den hjælpe-støttende rolle. Kabelrum er udstyret med en strømtransformator, jordforbindelse, de rigelige pladsforhold til en flerhed af kabelforbindelser. I militærkøretøjer, afbryder, jordforbindelse, og efter skabsdøren er forsynet med en del for at forhindre fejlfunktion mekanisk aflåsningsanordning, "fem forebyggelse "Funktion er komplet, sikker og pålidelig.

Følgende tekniske oplysninger skal angives til brugerens ordre:

• Enkeltlinjesystemdiagram over et hovedledningsskema
• Model og specifikation af hovedskinne
• Krav til konfigurationsfunktioner
• Ud over kravene til brug af miljøforhold
• Andre særlige krav
