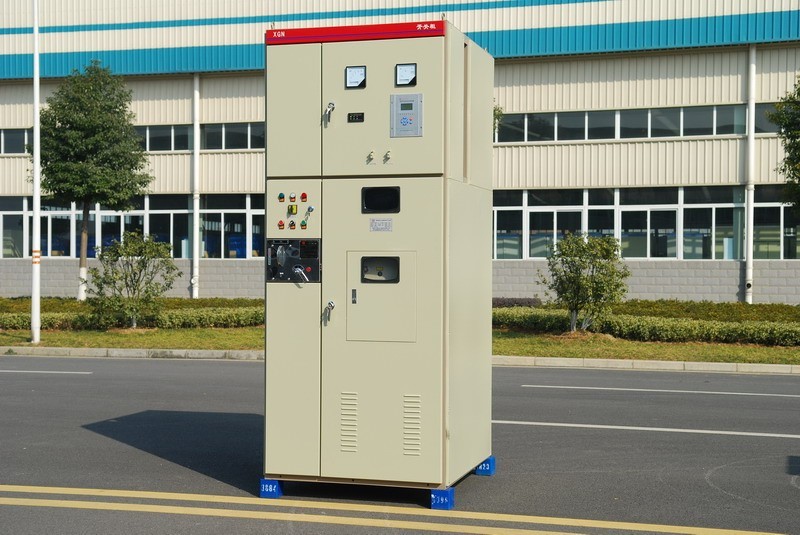

XGN2 sag-stil fast metal-Indsluttet ringMainUnit
Generalisering
XGN2-10 Case--stil Fixed Metal-Enclosed Ring-hovedenhed (Switchgear) bruges hovedsageligt som modtagelse og distribution af strømforsyning på 3,6, 7,2 og 12KV, 3-faset AC, 50 Hz i indendørs system. Det anvendes specielt til tilfælde, hvor hyppige operationer er nødvendige. Koblingsudstyret går i overensstemmelse med State Standard GB3906 og International Standard IEC298 og har streng "fem forebyggende" låsefunktion.
Hovedafbryderen anvender ZN28A-12 segmental type vakuumafbryder med Cd10 elektromagnetisk operationsmekanik, CT8/CT19A (B) fjeder operationel mekanik, ZN28-12 serien integreret vakuumafbryder (med CD17 elektromagnetisk operationel mekanik, CT17/CT19A (B) fjeder operationel mekanik) eller 1 ZN28-12 seriens integreret vakuumafbryder (med CD17 elektromagnetisk operationel mekanik, CT17/CT19 kredsløb) - 1 Z2NVS139 kredsløbsoperationel. afbryder. Isolationsafbryder anvender GN30-10 roterende stil og GN22-10 højstrøms isolationsafbryder.
Betingelser for brug
Omgivelsestemperatur: -25 grader til +40 grader
Relativ luftfugtighed: dagligt gennemsnit Mindre end eller lig med 95 % månedligt gennemsnit Mindre end eller lig med 90 %
Højde over havets overflade: Mindre end eller lig med 1000m
Ingen brand, eksplosionsfare, alvorlig forurening, kemisk erosion eller kraftigt jordskælv.
Jordskælvets styrke er mindre end eller lig med 8
Vigtigste tekniske parametre
Vigtigste tekniske parametre for koblingsudstyr (tabel 1)
|
Ingen. |
Navn |
Enhed |
Data |
|||
|
1 |
Nominel spænding |
KV |
3,6,10 |
|||
|
2 |
Nominel strøm |
A |
630,1000,1250,1600, 2000,2500,3150 |
|||
|
3 |
Nominel frekvens |
Hz |
50 |
|||
|
4 |
Nominel kortslutning-(gyldig værdi) |
kA |
20, 25 |
31.5 |
40 |
|
|
5 |
Nominel moden stabil strøm (spidsværdi) |
kA |
20, 25 |
31.5 |
40 |
|
|
6 |
Nominel dynamisk stabil strøm (spidsværdi) |
kA |
40 |
80 |
100 |
|
|
7 |
Nominel effekt frekvenstolerant spænding |
Inter-polær /polær til jord |
kV |
42 |
||
|
Inter-fraktur |
kV |
48 |
||||
|
8 |
Nominel lynchoktolerancespænding |
Inter-polær /polær til jord |
kV |
75 |
||
|
Inter-fraktur |
kV |
85 |
||||
|
9 |
Nominel termisk tid |
s |
4 |
|||
|
10 |
Beskyttelsesgrad |
1P2X |
||||
|
11 |
Dispositionsdimensioner |
mm |
1100*1200*2650 (se noten) |
|||
Note:dimensioner for højstrømskabinet: 1200*1200*2650(Bypass-skinnekabinet omrids demension1100 (1200*1900*2650(mærkestrøm over 2000A, bredde1200)
Vigtigste parametre for vakuumafbrydere (tabel 2)
|
Ingen. |
Navn |
Enhed |
Data |
|
1 |
Nominel spænding |
kV |
12 |
|
2 |
Nominel strøm |
A |
630,1000,1250,2500,3150 |
|
3 |
Nominel frekvens |
Hz |
50 |
|
4 |
Nominel kort-afbryderstrøm (gyldig værdi) |
kA |
20,25,31.5,40 |
|
5 |
Nominel moden stabil strøm (spidsværdi) |
kA |
20,25,31.5,40 |
|
6 |
Nominel kortslutnings-strømafbryder (spidsværdi) |
kA |
40,50,80,100 |
|
7 |
Nominel spidsværditolerancestrøm (spidsværdi) |
kA |
40,50,80,100 |
|
8 |
Nominel effekt frekvens tolerance spænding |
kV |
42/1min-Inter-polær polær til jord; 48/1 min.-Inter-brud |
|
9 |
Nominel lynchoktolerancespænding |
kV |
75-Inter-polær polær til jord; 85-Interfraktur |
|
10 |
Vurderet kort-slutning sidste gang |
S |
4 |
|
13 |
Nominelle kapacitansgrupper afbryder strømmen |
A |
630 |
|
14 |
Nominel tilbage-til-ryg kapacitans gruppe afbrydelsesstrøm |
A |
400 |
|
15 |
Tider for nominel kortslutnings-afbryderstrøm |
tid |
30 |
|
16 |
Mekanisk liv |
tid |
10000 |
Strukturegenskaber
- Dette koblingsudstyr er en metal-indkapslet struktur. I overensstemmelse med den nationale standard GB3906 og den internationale standard IEC298, beskyttelsesgradIP2X. Den metal-indkapslede struktur forhindrer effektivt kortslutningssvigt fra ubudne gæster og menneskekroppen i at røre de elektriske og driftsmæssige komponenter.
- Der er to strukturer af kabinettet: (1) vinkelsvejsning af stål (2) samling af sektionsstang. Inde i skabet er der rum til afbryder, samleskinner, kabler og relæ. Jernplader adskiller hvert rum.
Bryderum er i bunden af skabet med trykaflastningskanal. Hvis der er en elektrisk lysbue indeni, kan gastrykket frigives gennem kanalen.
Bus bar rum er øverst på bagsiden af skabet. Disse linjer understøttes af epikote-isolatorer (Større end eller lig med 8000N). Hovedbusskinnen er forbundet med terminalerne på den øvre isolationsafbryder.
Kabelrum er nederst på bagsiden af skabet. Kabler er fastgjort på stativerne. Dette rum fungerer som en kommunikator, når hovedforbindelseslinjen er designet til at være kommunikationsorienteret-.
Der bruges ikke polære-til-polære eller polære-til-jordisoleringsplader (eller sammensatte isoleringsmaterialer). Når luftisoleringsafstanden mellem stolper eller fra pol til jord er mindre end eller lig med 125 mm, anvendes porcelænsstøtteisolatorer med en mekanisk styrke på større end eller lig med 8000 N. Disse foranstaltninger sikrer højere isoleringsstyrke og langtidsstabilitet.-
Afbryderne, både øvre og nedre isoleringsafbrydere, jordforbindelseskontakter og låsemekanismerne mellem dørene anvender alle et tvungen mekanisk låsesystem for fuldt ud at opfylde de "fem -forebyggende" sikkerhedskrav.
Enheden understøtter dobbelt-vedligeholdelse og kræver ikke væginstallation. Frontadgang giver mulighed for inspektion af sekundære komponenter og vedligeholdelse af betjeningsmekanismer, låsemekanismer, transmissionsdele og afbrydere, mens der er adgang bagtil til vedligeholdelse af samleskinne og kabelrum. Indvendig belysning letter observation inde i skabet, og kobberjordingsskinner under dørene er anbragt parallelt med skabets bredde.
Produktet opfylder kravene i betingelse I, hvilket gør det velegnet til miljøer med hyppig frysning og minimal forurening.
Strukturen af det typiske skema for koblingsudstyret og den overordnede dimension
| 1. bus bar værelse | 2. trykudløsningskanal | 3. meter værelse |
| 4. kombineret skifterum | 5. manuel betjening og interlock mekanik | 6. hovedafbryderrummet |
| 7. elektromagnetisk eller fjedermekanik | 8. jordforbindelsesskinner | 9. kabelrum |
