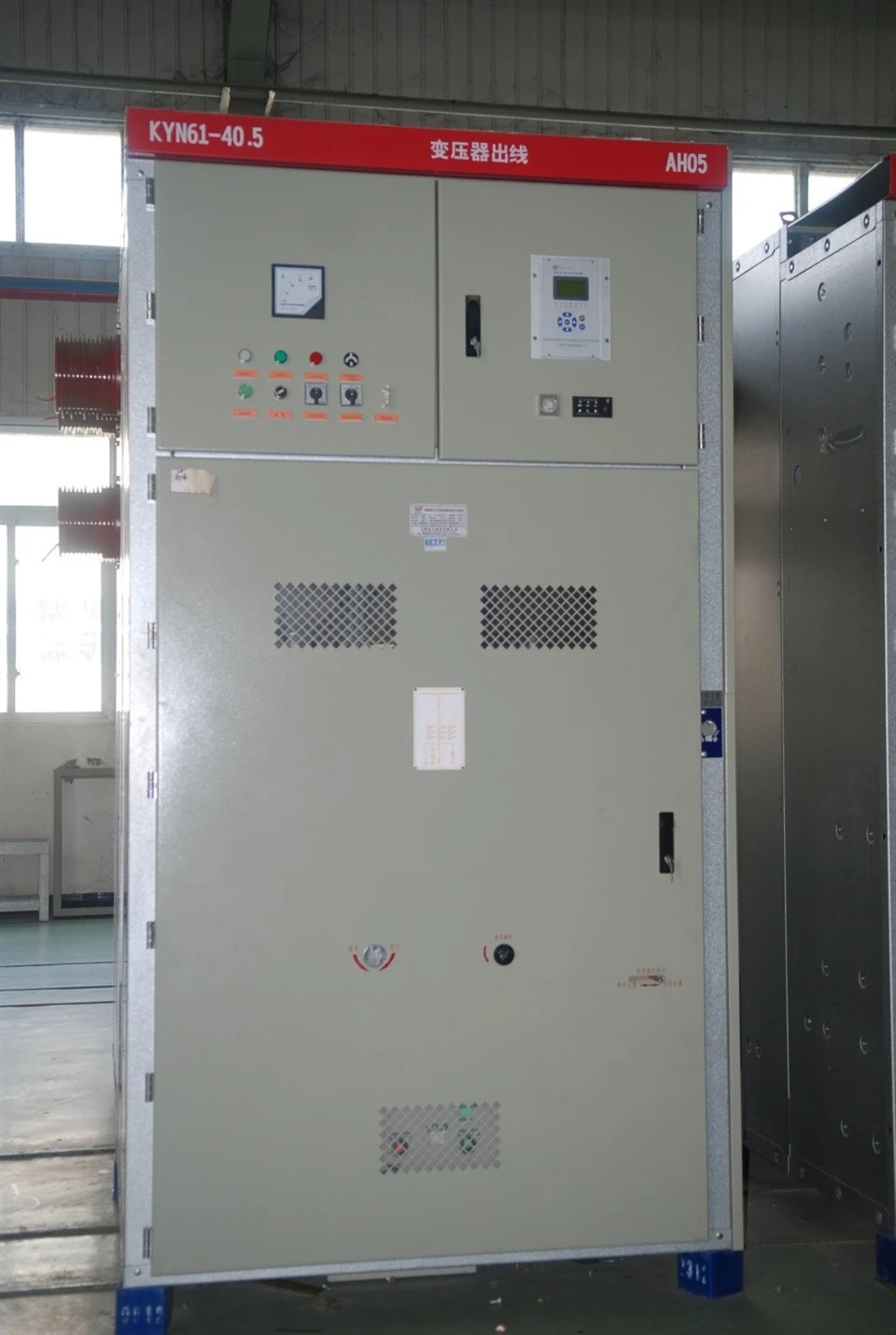

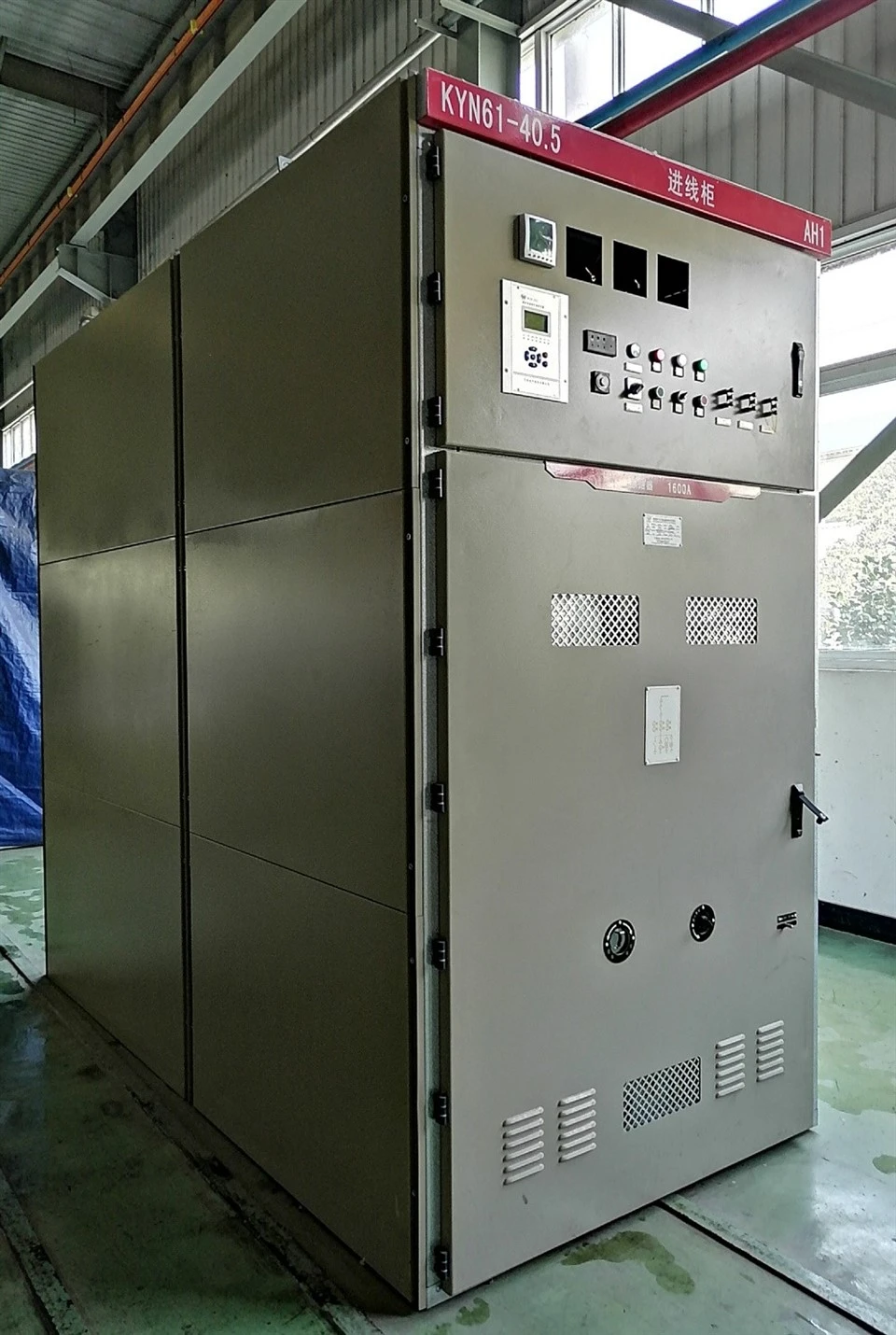

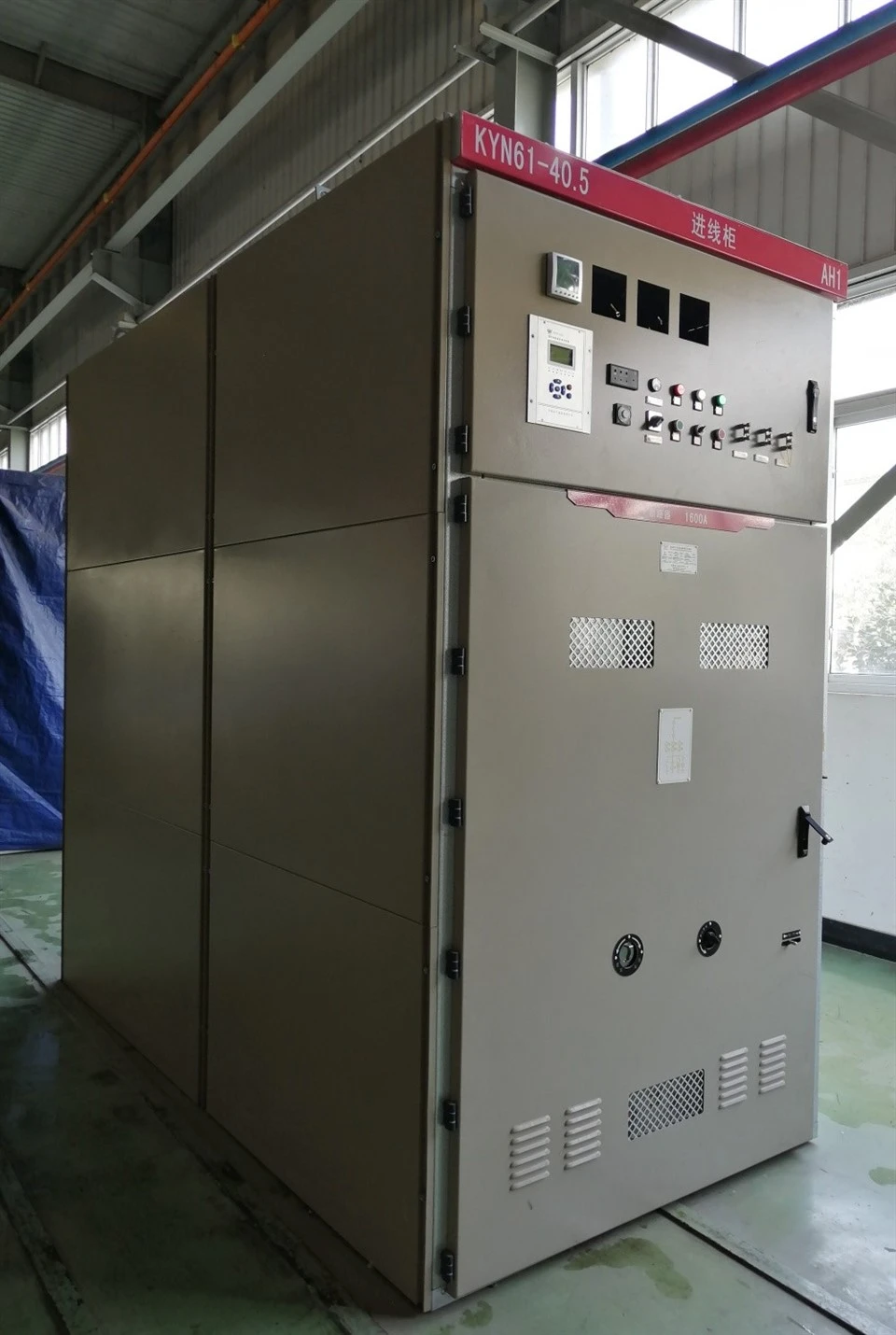

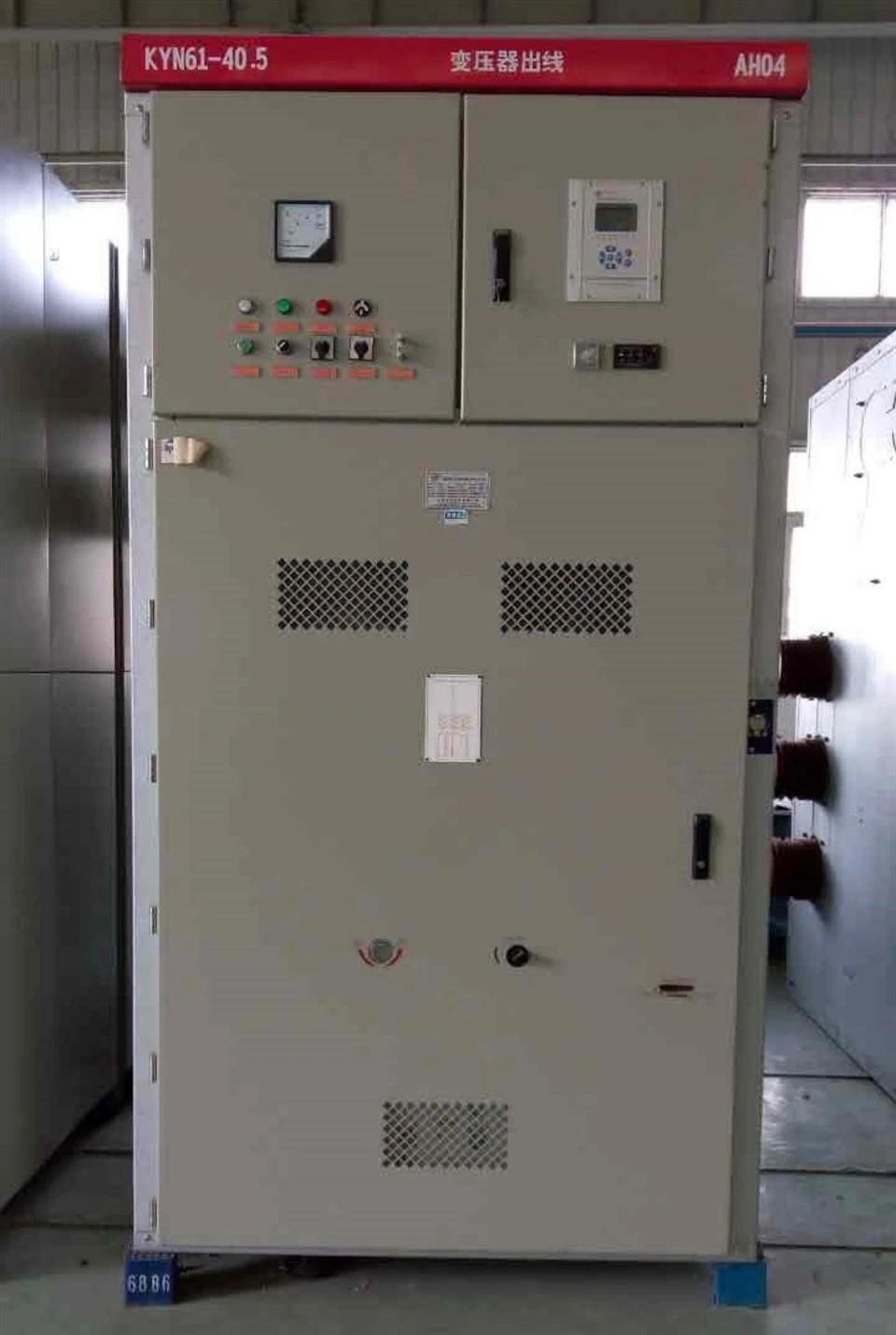

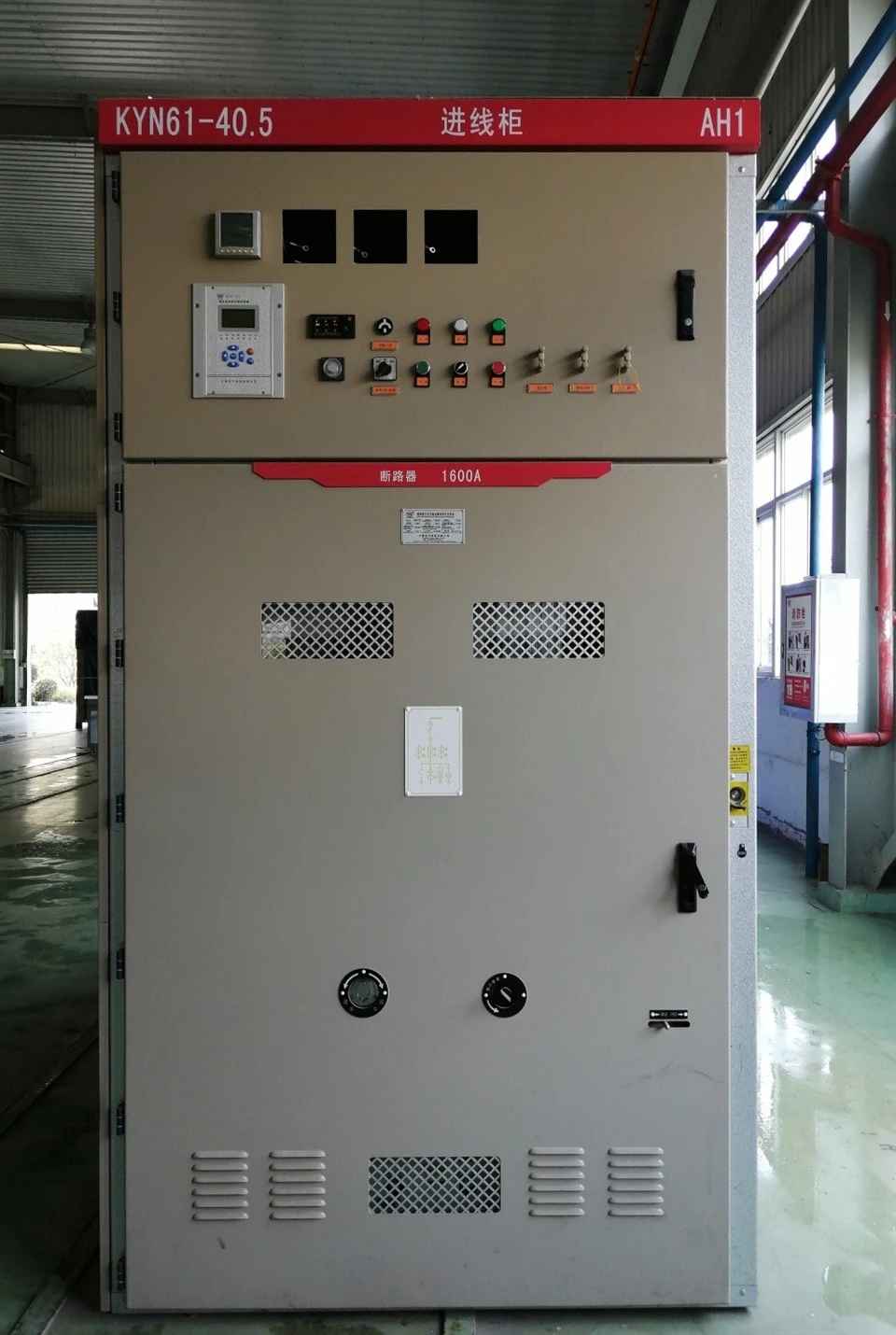

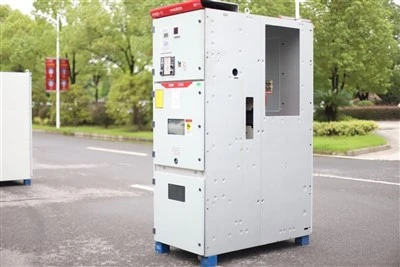

KYN61-40.535kV mellemspændingspaneler
General
Vi er producent af KYN61-40.5 35kV-mellemspændingspaneler (efter forkortelse for koblingsanlæg), der bruges i 35kV tre-faset AC 50 Hz strømsystem. Sikkerhed er indgroet i dets DNA. Den isolerer intelligent strømførende dele i uafhængige metalrum og har et robust mekanisk låsesystem, der fuldstændig forhindrer fejlbetjening. I tilfælde af en intern lysbuefejl fungerer den som en airbag-, der øjeblikkeligt frigiver trykket gennem en specialdesignet aflastningskanal for at minimere risikoen. Det er en sand "sikkerhedsvogter".
Vigtigste tekniske parametre
|
Navn |
Enhed |
Data |
|
|
Nominel spænding |
kV |
40.5 |
|
|
Nominel strøm |
A |
1250,1600,2000,(2500) |
|
|
1min Strømfrekvens modstår spænding |
kV |
95 |
|
|
nominel lynimpuls modstå spænding |
kV |
185 |
|
|
Hjælpekreds, styrekreds Strømfrekvens modstår spænding |
V/1 min |
2000 |
|
|
Nominel frekvens |
Hz |
50 |
|
|
Nominel kortslutningsbrudstrøm |
kA |
20,25,31.5 |
|
|
Nominel kort-tidstolerant spænding/Nominel kortslutningsvarighed |
kA/4s |
20,25,31.5 |
|
|
Nominel peak Modstår strøm |
kA |
50,63,80 |
|
|
Nominel kortslutnings-strøm |
kA |
50,63,80 |
|
|
Styrekredsløbets nominelle spænding |
V |
DC:110,220; AC:110,220 |
|
|
Beskyttelsesniveau |
Koblingskabinet |
IP3X |
|
|
Rum (dør åben) |
IP2X |
||
Skematisk diagram af strukturen af koblingsudstyret
A. To gange instrumentrum
B. Håndvognsrum
C. Skinnerum
D. Kabelrum
- Ventil

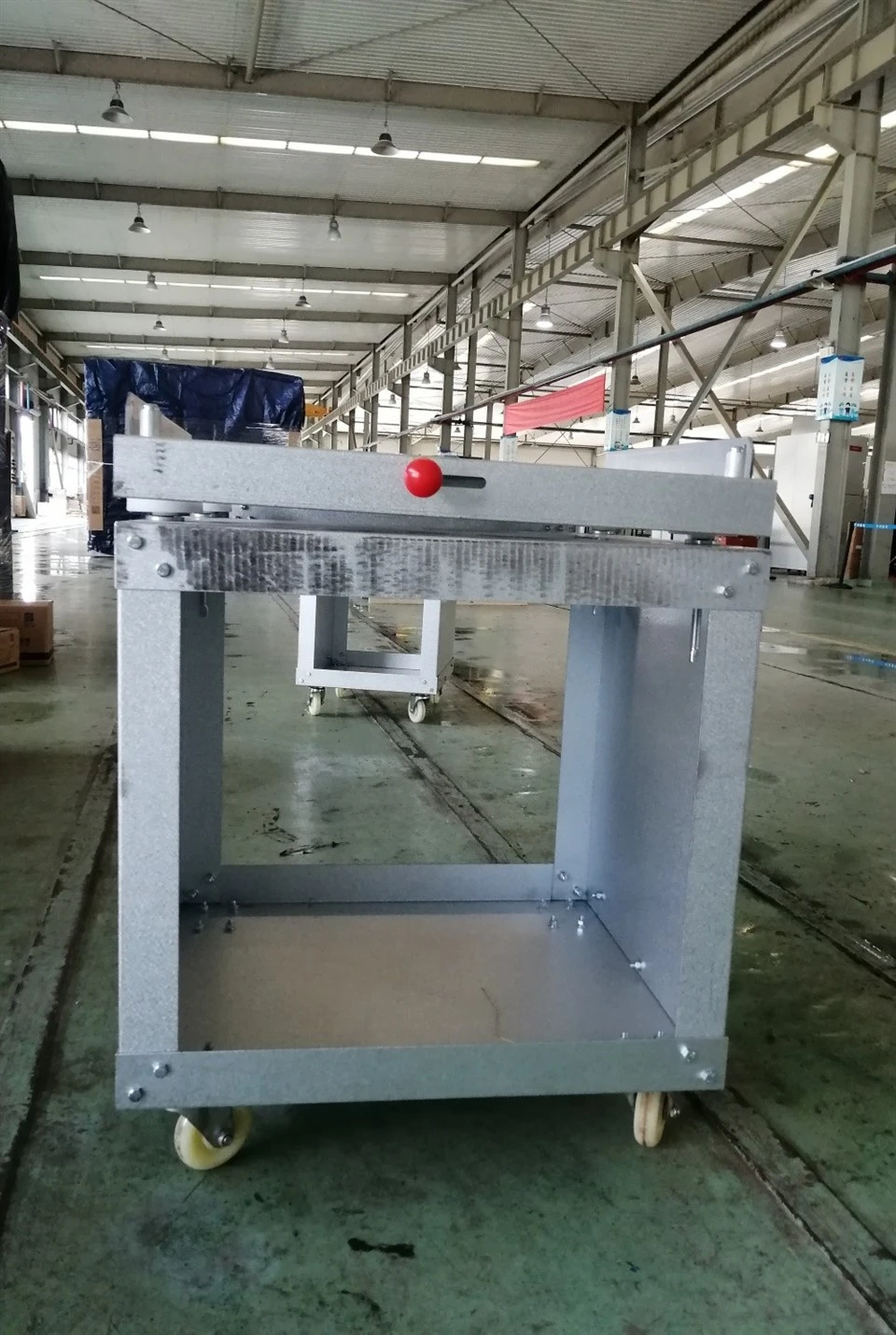

- Strømafbryder håndkærre
- To gange stik
- Hovedbussen
- Samleskinne bøsning
- Jordingskontakt
- Kontaktboks
- Kabeltilslutning
- Strømtransformer
- Trykudløseranordning
