Brug tilstand
Omgivelsestemperatur: -15 grader til +50 grader
Relativ luftfugtighed: dagligt gennemsnit Mindre end eller lig med 95 %, månedligt gennemsnit Mindre end eller lig med 90 %
Højde over havets overflade: Mindre end eller lig med 1000m
Jordskælvets styrke er mindre end eller lig med 8
Ingen brand, eksplosionsfare, alvorlig forurening eller kemisk erosion.
Vigtigste tekniske parametre
Vigtigste tekniske parametre for vakuumkoblingsudstyr
|
Ingen. |
Navn |
Enhed |
Data |
|
|
1 |
Nominel spænding |
KV |
3,6,10 |
|
|
2 |
Nominel strøm |
A |
630,1000,1250,1600, 2000,2500,3150,5000 |
|
|
3 |
Nominel frekvens |
Hz |
50 |
|
|
4 |
Nominel kort-tid tolerant spænding |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Nominel spidstolerant spænding |
kA |
50, 63, 80, 100 |
|
|
6 |
Nominel effekt frekvenstolerant spænding |
Inter-polær /polær til jord |
kV |
42/1 min |
|
Inter-fraktur |
kV |
48/1 min |
||
|
7 |
Nominel lynchoktolerant spænding |
Inter-polær /polær til jord |
kV |
75 |
|
Inter-fraktur |
kV |
85 |
||
|
8 |
Vurderet kortslutningstid- |
s |
4 |
|
|
9 |
Beskyttelsesgrad |
Skal IP4X, intervalrum IP2X |
||
Vigtigste parametre for vakuumafbrydere
|
Ingen. |
Navn |
Enhed |
Data |
|
|
1 |
Nominel spænding |
kV |
3, 6, 10 |
|
|
2 |
Nominel frekvens |
Hz |
50 |
|
|
3 |
Nominel strøm |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Nominel åben kredsløbsstrøm ved kortslutning |
kA |
20,25,31.5,40 |
|
|
5 |
4s varm stabil strøm |
kA |
20,25,31.5,40 |
|
|
6 |
Nominel dynamisk stabil strøm (spidsværdi) |
kA |
50,63, 80,100 |
|
|
7 |
Nominel effekt frekvenstolerant spænding |
Inter-polær /polær til jord |
kV |
42/1 min |
|
Inter-fraktur |
kV |
48/1 min |
||
|
8 |
Nominel lynchoktolerant spænding |
Inter-polær /polær til jord |
kV |
75 |
|
Inter-fraktur |
kV |
85 |
||
|
9 |
Vurderet kortslutningstid- |
s |
4 |
|

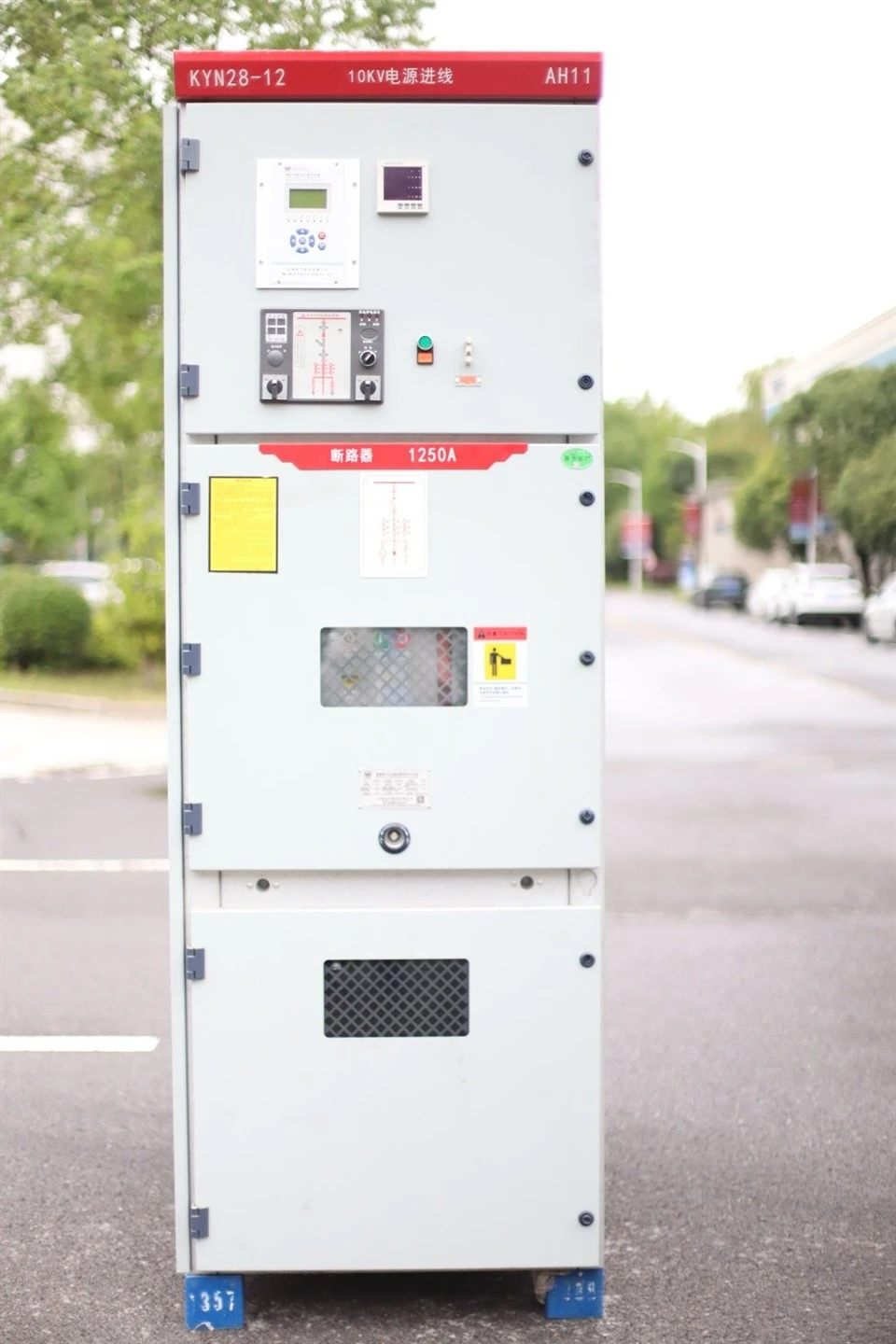

Instruktion af strukturen

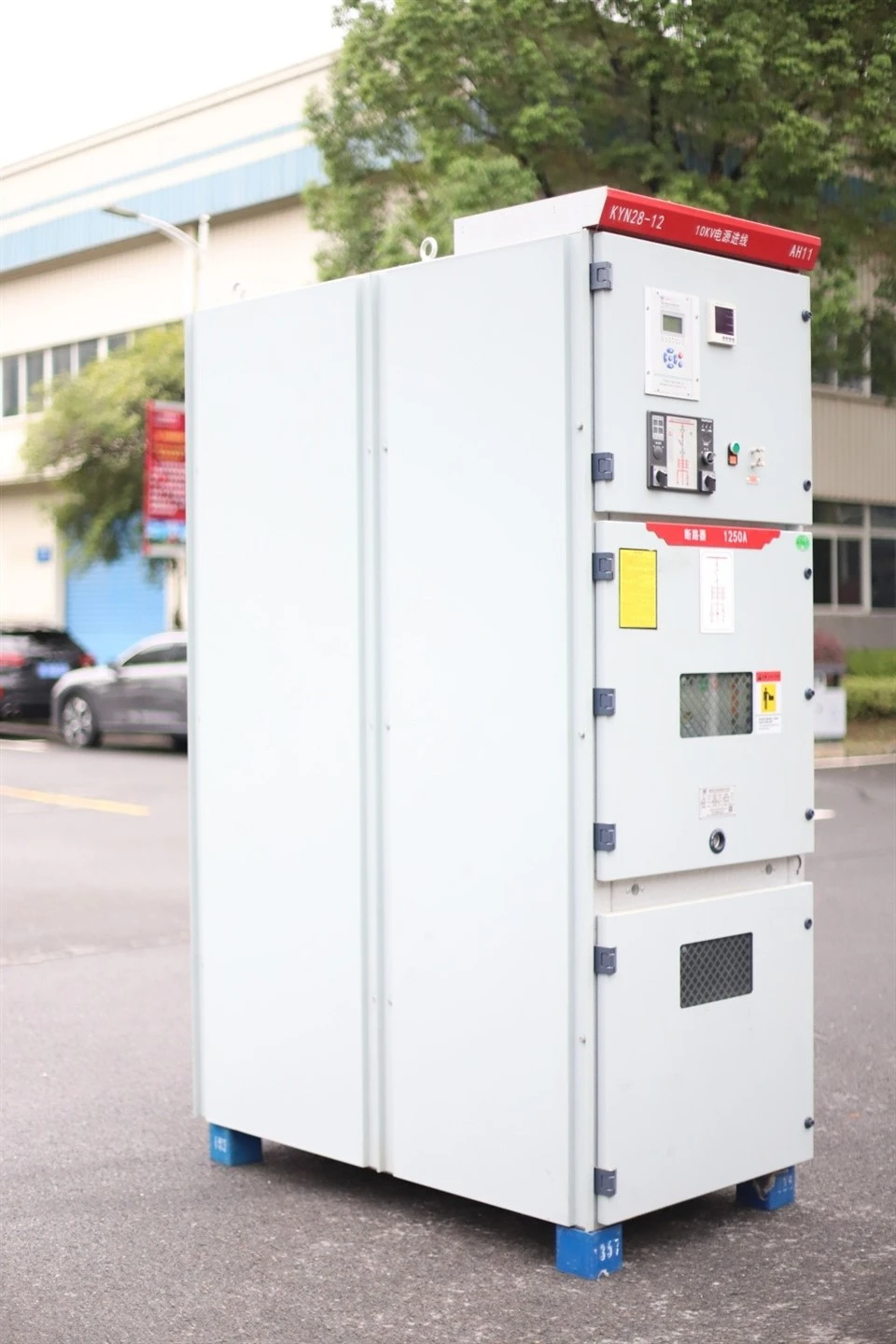

mvsg electric er sammensat af den faste skabskrop og den trækbare del (skufferne). Skabsskallen og intervalpladerne er alle boltet med aluminiumszinklegeringsplader. Beskyttelsesgraden af skabsskallen kan nå op til IP4X og IP2X for hvert intervalrum.
Installationen og idriftsættelsen af koblingsudstyret kan udføres foran. Skabet kan stå ved væggen for at spare gulvplads og sænke investeringen.

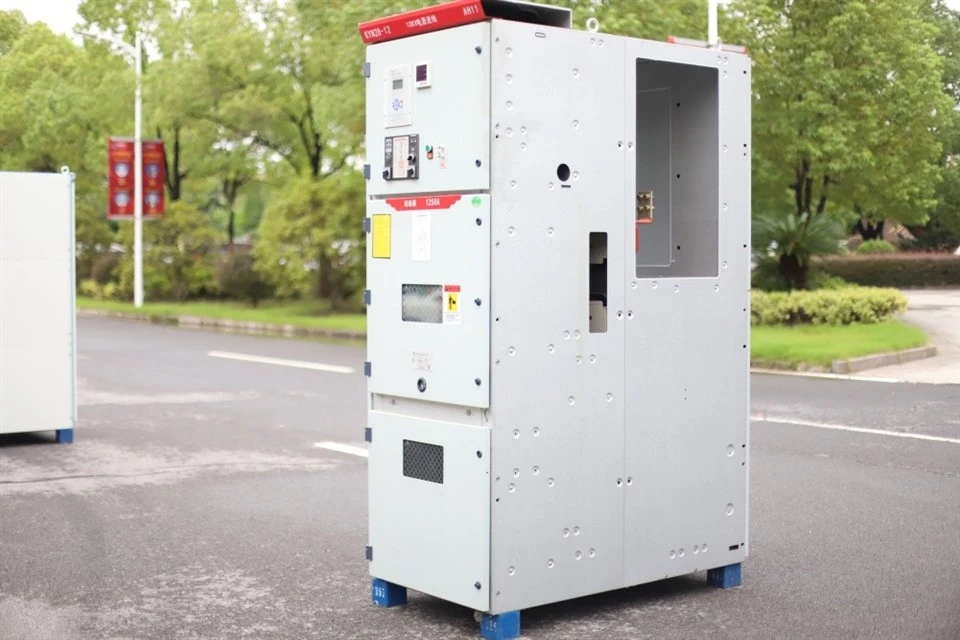

Kabinettets krop og intervalplader er boltet af aluminiumszinklegeringsplade efter processen med CNC-værktøjsmaskiner og multibøjningsteknologi, så de samlede skabe kan garantere strukturens enhed og dimensionen. Aluminiumszinklegeringspladen har funktionerne korrosionsbestandighed og oxidationsbestandighed og har den højere mekaniske robusthed end den almindelige stålplade. Skabet er opdelt i skufferum, busbarrum, kabelrum og relæinstrumentrum af intervaltavler med hver enhed jordet separat. Dørene til skabet er alle håndteret med den teknologiske proces med elektrostatisk pistol for at få overfladerne til at have fordelene som anti-påvirkning, korrosionsbestandighed og skønhed og så videre.
Skufferne kan klassificeres til afbryderskuffe, spændingstransformerskuffe, doseringsskuffe, adskillelsesskuffe og stationsbrugte sorte skuffer i henhold til forskellig brug. Skufferne med samme anvendelse kan udskifte hinanden. Skufferne har test-/adskillelses- og arbejdspositioner inde i skabet, hver position med en låseenhed for at sikre, at skufferne ikke kan bevæge sig frit i de to ovenstående positioner.
Der er installeret en speciel kanal i isolationsrummet for at give skuffen mulighed for at bevæge sig. Når afbryderen bevæger sig mellem testposition og arbejdsposition, åbner eller lukker skilleventilen automatisk for at sikre, at betjeningspersonalet ikke kan komme i kontakt med det ladede legeme. Skufferne kan betjenes i den tilstand, at skabslågen er lukket. Positionen, hvor skuffen er inde i skabet, kan ses gennem overvågningsvinduet, og enhver af etiketterne på skuffen kan også ses. Alle disse garanterer drifts- og vedligeholdelsespersonalets sikkerhed.


Vedhæftet

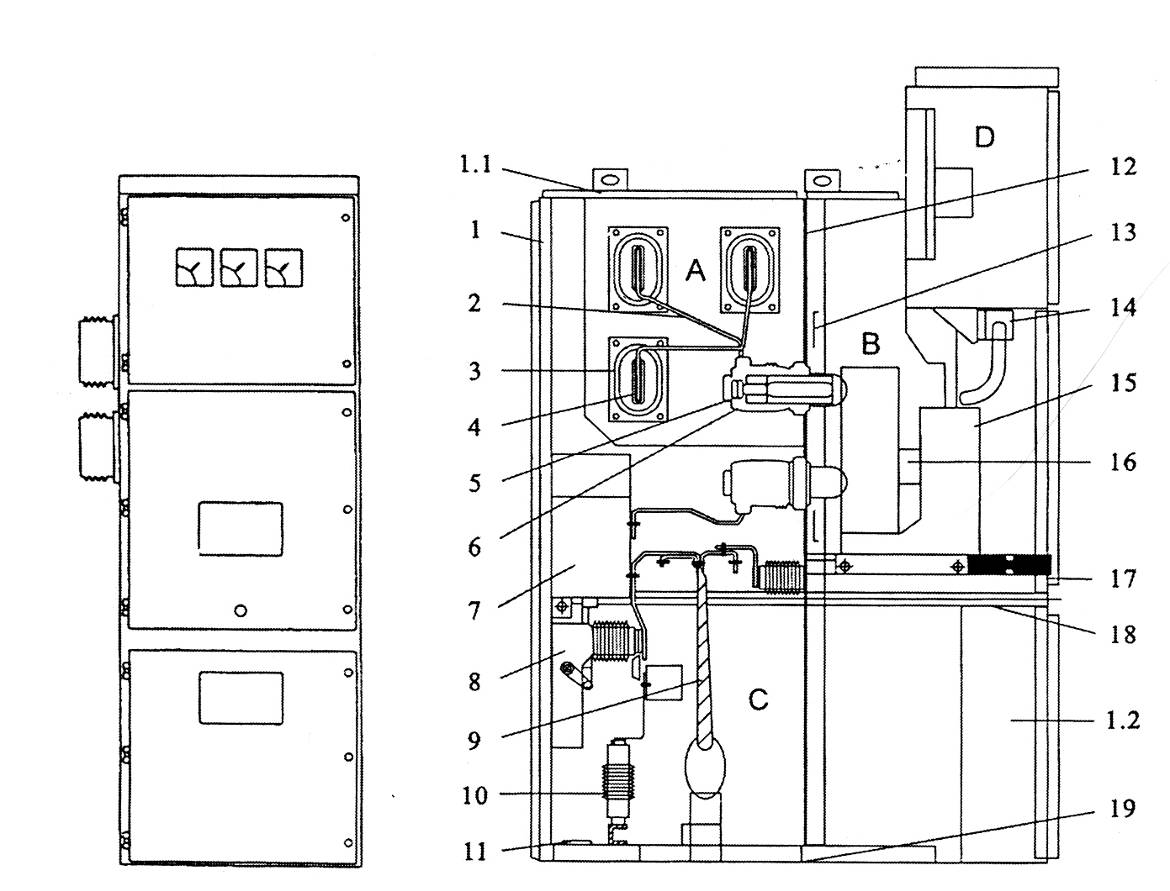

▲strukturdiagram og overordnet dimension:

| Et Bus bar værelse | B Håndvognsrum af afbryderen | C Kabelrum | D Relæets instrumentrum |
| 1.1 Trykudløser | 1.2 Kontrol lille slot | 1. Skallen | 2. Afgreningsbus bar |
| 3. Busskinnebøsning | 4. Hovedbusbaren | 5. Statisk kontaktenhed | 6. Statisk kontaktboks |
| 7. Strømtransformer | 8. Jordkontakten | 9. Kablet | 10. Lynafleder |
| 11. Jordende hovedbusskinne | 12. Montering af isoleringsplade | 13. Isoleringsbrættet | 14. Det sekundære stik |
| 15. Håndbuggy af afbryderen | 16. Varmeapparatet | 17. Udtageligt vandret isoleringsbræt | 18. Betjeningsmekanisme for jordingskontakten |
| 19. Det nederste bræt |
