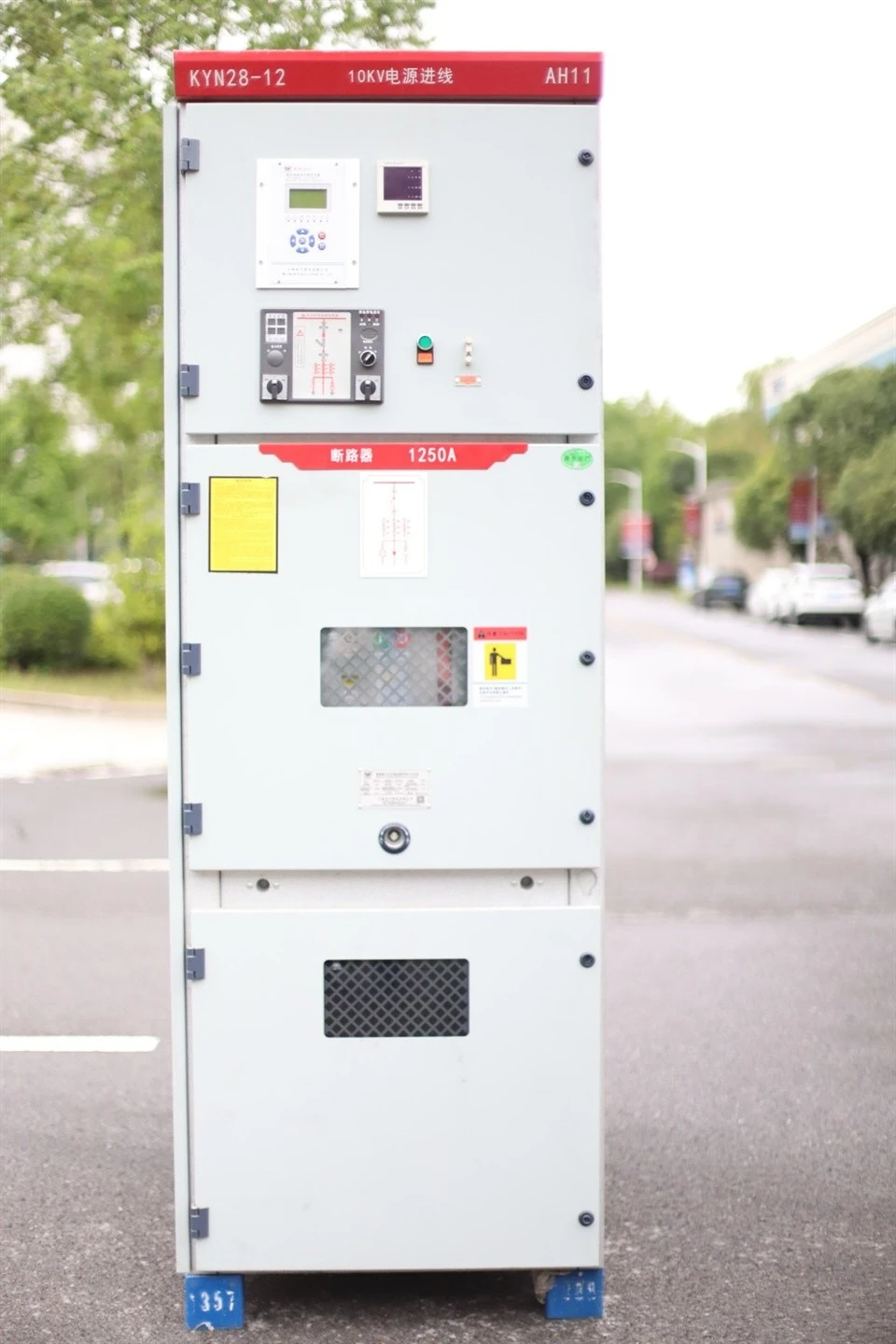

Hovedkarakteristika
1. Strukturen af lv- og hv-koblingsudstyret er boltet af aluminiumszinklegeringsplade efter processen med CNC-værktøjsmaskiner og multibøjningsteknologi
2. Enkel og effektiv "fem-forebyggende" låsefunktion, beskytter fejlbetjening
3. Kan vedtage VS1 og CD4 vakuumafbryder
4. Nem udskiftning af afbryderen og fri udskiftning af skufferne
5. Skabet kan monteres ved væggen, vedligeholdelse i front, hvilket reducerer gulvpladsen
6. Al betjening kan udføres efter at skabslågen er lukket
7. Stor plads i kabelrummet kan forbinde mange kabler
8. Relærummet og kabelrummet kan henholdsvis tilføje varmelegeme for at undgå frysning eller erosion
9. Høj beskyttelsesgrad, beskyt den indtrængende af diverse og skadedyr
Vigtigste tekniske parametre
Vigtigste tekniske parametre for vakuumkoblingsudstyr
|
Ingen. |
Navn |
Enhed |
Data |
|
|
1 |
Nominel spænding |
KV |
3,6,10 |
|
|
2 |
Nominel strøm |
A |
630,1000,1250,1600, 2000,2500,3150,5000 |
|
|
3 |
Nominel frekvens |
Hz |
50 |
|
|
4 |
Nominel kort-tid tolerant spænding |
kA |
20, 25, 31.5, 40 |
|
|
5 |
Nominel spidstolerant spænding |
kA |
50, 63, 80, 100 |
|
|
6 |
Nominel effekt frekvenstolerant spænding |
Inter-polær /polær til jord |
kV |
42/1 min |
|
Inter-fraktur |
kV |
48/1 min |
||
|
7 |
Nominel lynchoktolerant spænding |
Inter-polær /polær til jord |
kV |
75 |
|
Inter-fraktur |
kV |
85 |
||
|
8 |
Vurderet kortslutningstid- |
s |
4 |
|
|
9 |
Beskyttelsesgrad |
Skal IP4X, intervalrum IP2X |
||
Vigtigste parametre for vakuumafbrydere
|
Ingen. |
Navn |
Enhed |
Data |
|
|
1 |
Nominel spænding |
kV |
3, 6, 10 |
|
|
2 |
Nominel frekvens |
Hz |
50 |
|
|
3 |
Nominel strøm |
A |
630, 1250,1600,2000,2500,3150 |
|
|
4 |
Nominel åben kredsløbsstrøm ved kortslutning |
kA |
20,25,31.5,40 |
|
|
5 |
4s varm stabil strøm |
kA |
20,25,31.5,40 |
|
|
6 |
Nominel dynamisk stabil strøm (spidsværdi) |
kA |
50,63, 80,100 |
|
|
7 |
Nominel effekt frekvenstolerant spænding |
Inter-polær /polær til jord |
kV |
42/1 min |
|
Inter-fraktur |
kV |
48/1 min |
||
|
8 |
Nominel lynchoktolerant spænding |
Inter-polær /polær til jord |
kV |
75 |
|
Inter-fraktur |
kV |
85 |
||
|
9 |
Vurderet kortslutningstid- |
s |
4 |
|
Instruktion af strukturen

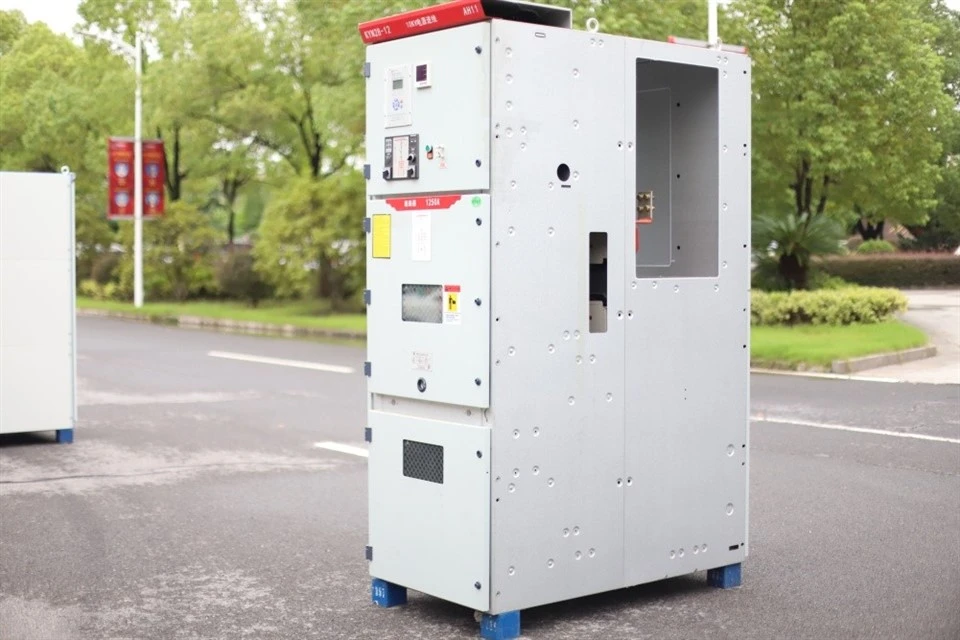

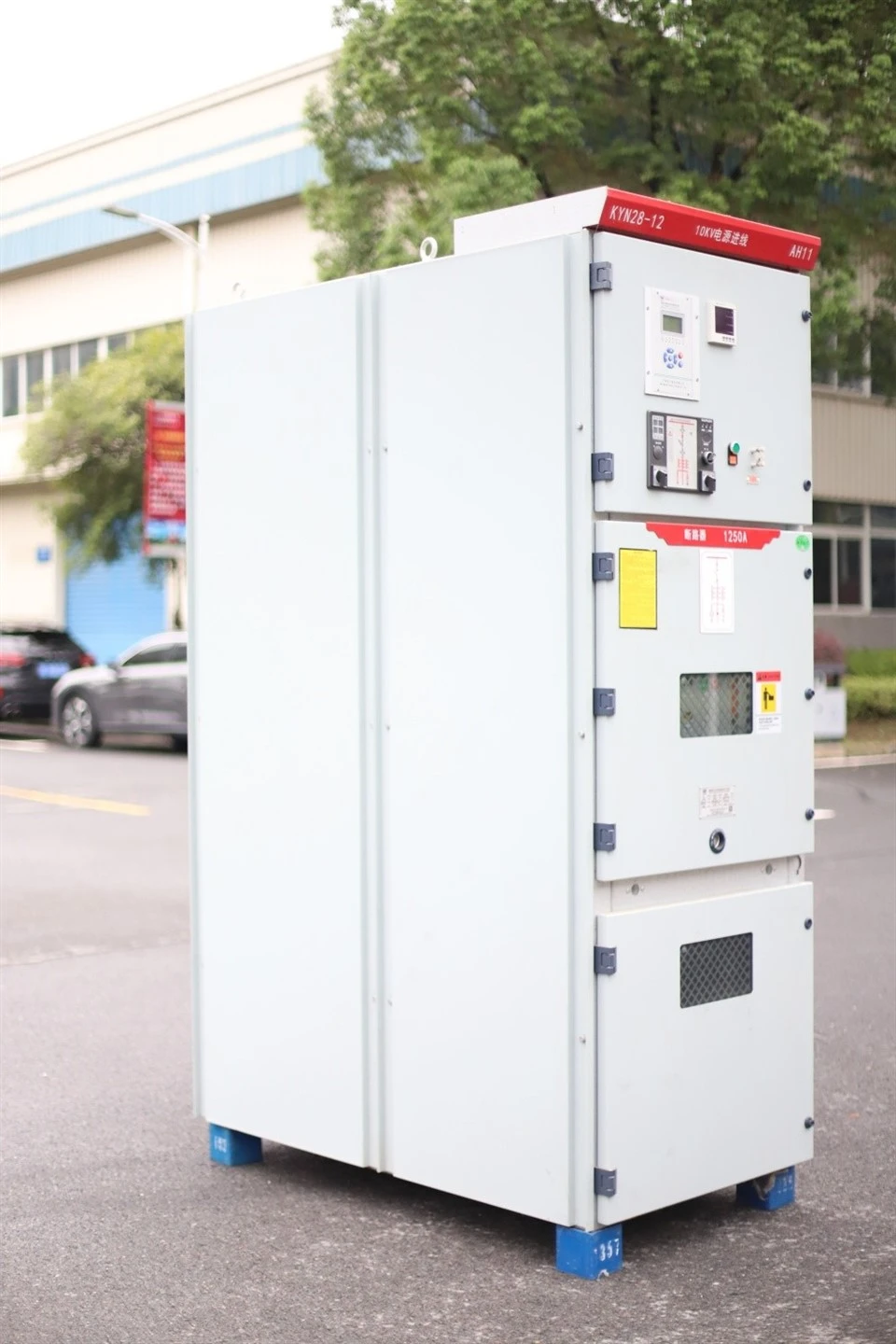

lv- og hv-koblingsudstyret er sammensat af den faste skabskrop og den trækbare del (skufferne). Skabsskallen og intervalpladerne er alle boltet med aluminiumszinklegeringsplader. Beskyttelsesgraden af skabsskallen kan nå op til IP4X og IP2X for hvert intervalrum.
Installationen og idriftsættelsen af koblingsudstyret kan udføres foran. Skabet kan stå ved væggen for at spare gulvplads og sænke investeringen.

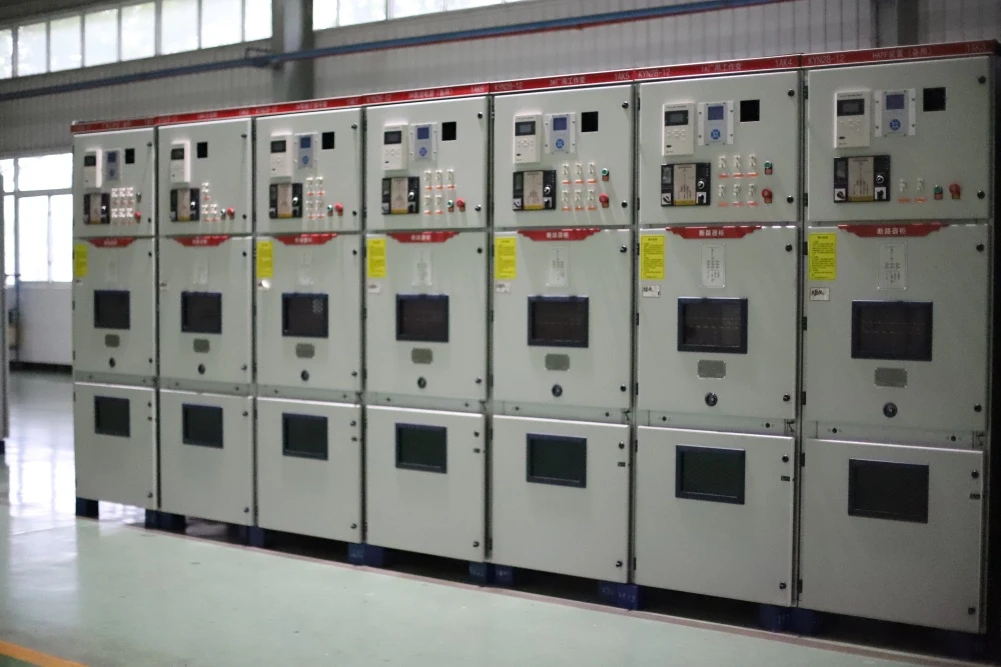

Hovedskinnen føres fra et skab til et andet skab, og det fastgøres af en lille samleskinne og en elektrostatisk kontaktboks. Den fastgøres med samleskinnebøsning, når den går gennem sidevæggen på naboskabet.
Tilstrækkeligt kabelrum kan ikke kun forbinde mange kabler, men kan også installere strømtransformer, jordingskontakt og lynafleder og så nej.

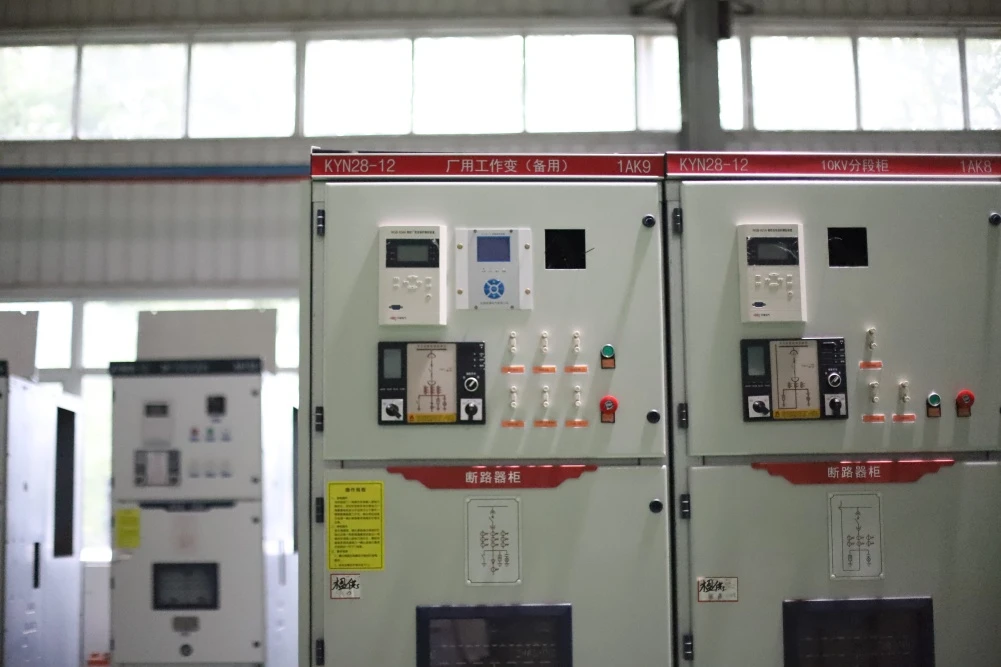

Den indvendige plade og panelet i relærummet kan installere kontrol- og beskyttelseselementer, måleren, displayinstrumentet og overvågningsindikatoren og så videre sekundære elementer.
Vedhæftet
▲strukturdiagram og overordnet dimension:
| Et Bus bar værelse | B Håndvognsrum af afbryderen | C Kabelrum | D Instrumentrum for relæet |
| 1.1 Trykudløser | 1.2 Kontrol lille slot | 1. Skallen | 2. Afgreningsbus bar |
| 3. Busskinnebøsning | 4. Hovedbusbaren | 5. Statisk kontaktenhed | 6. Statisk kontaktboks |
| 7. Strømtransformer | 8. Jordkontakten | 9. Kablet | 10. Lynafleder |
| 11. Jordende hovedbusskinne | 12. Montering af isoleringsplade | 13. Isoleringsbrættet | 14. Det sekundære stik |
| 15. Håndbuggy af afbryderen | 16. Varmeren | 17. Udtrækkeligt vandret isoleringsbræt | 18. Betjeningsmekanisme for jordingskontakten |
| 19. Det nederste bræt |
