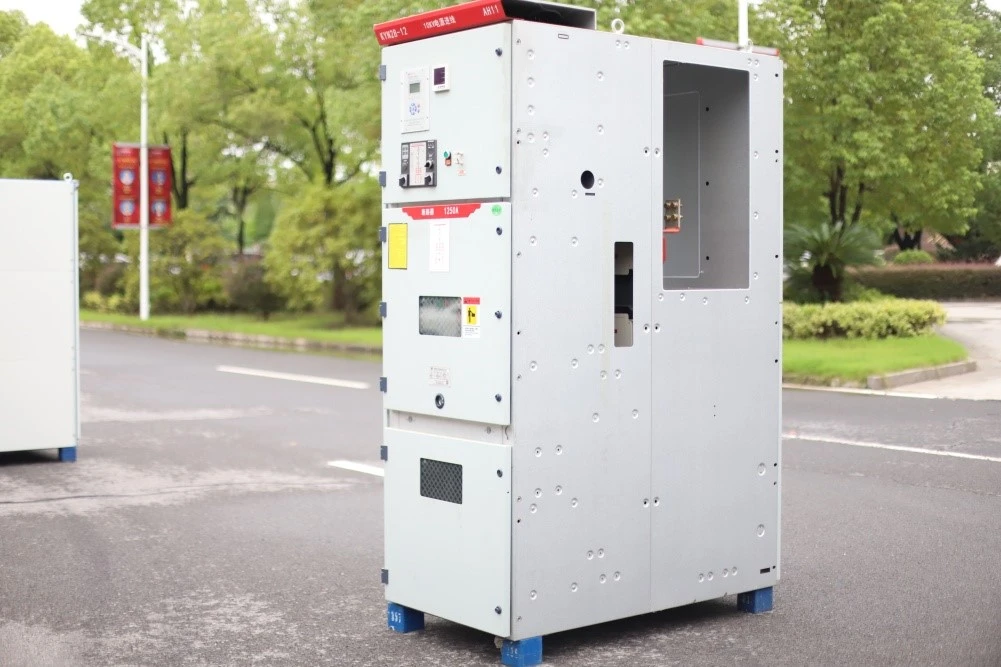

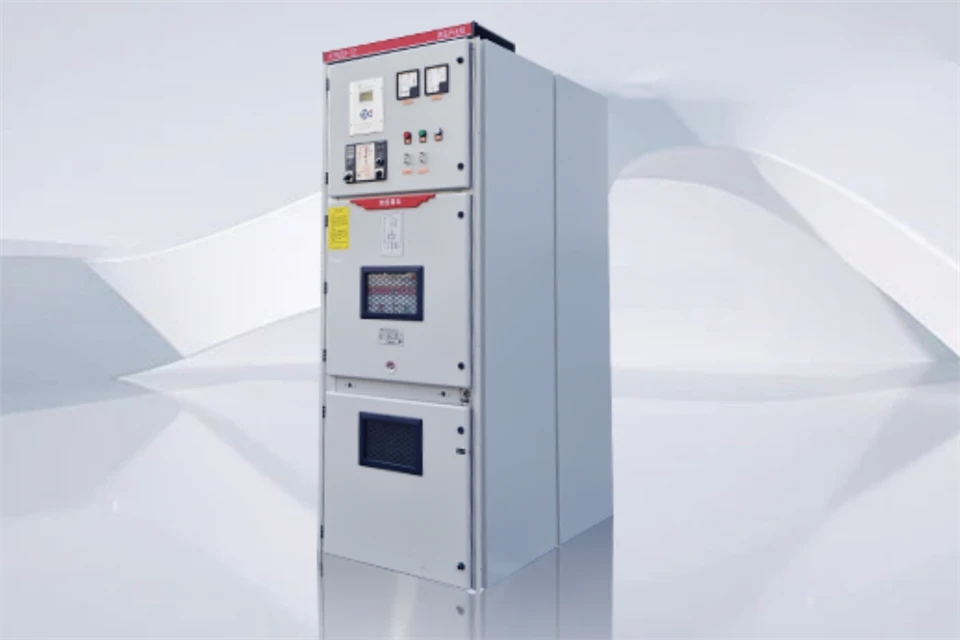

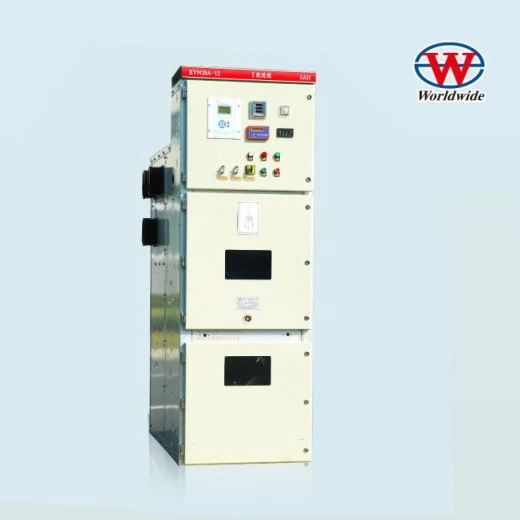

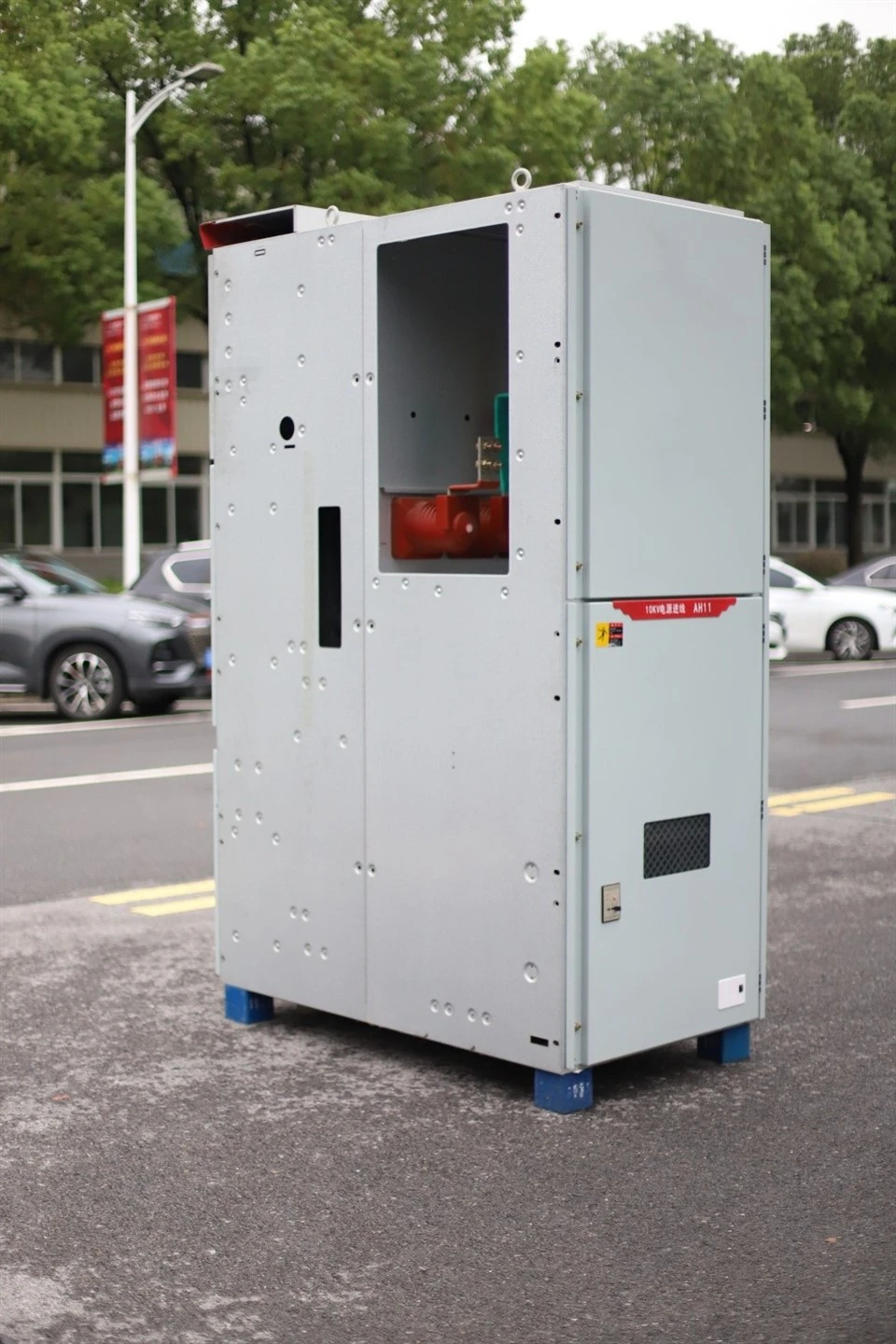

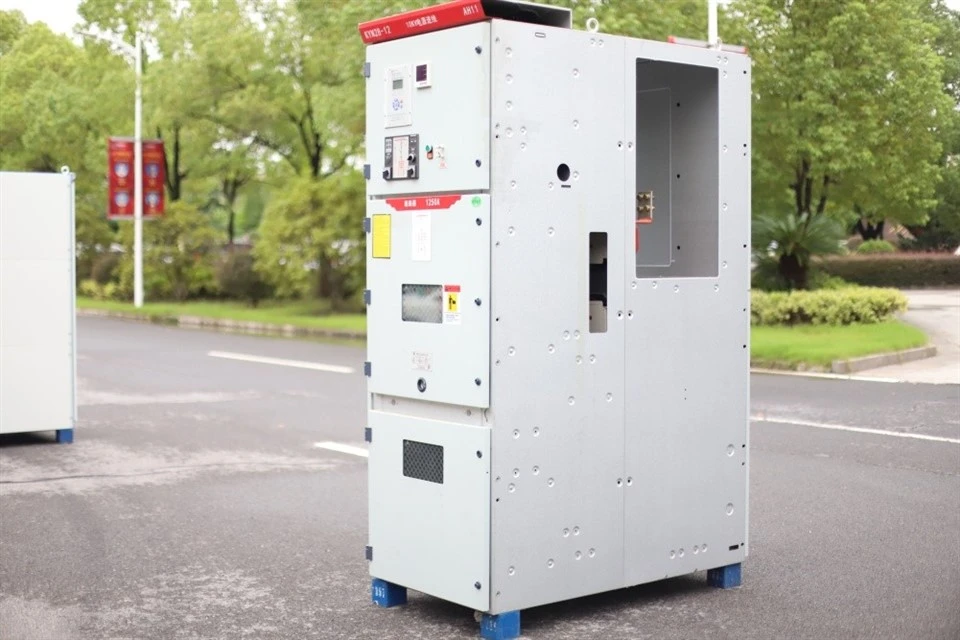

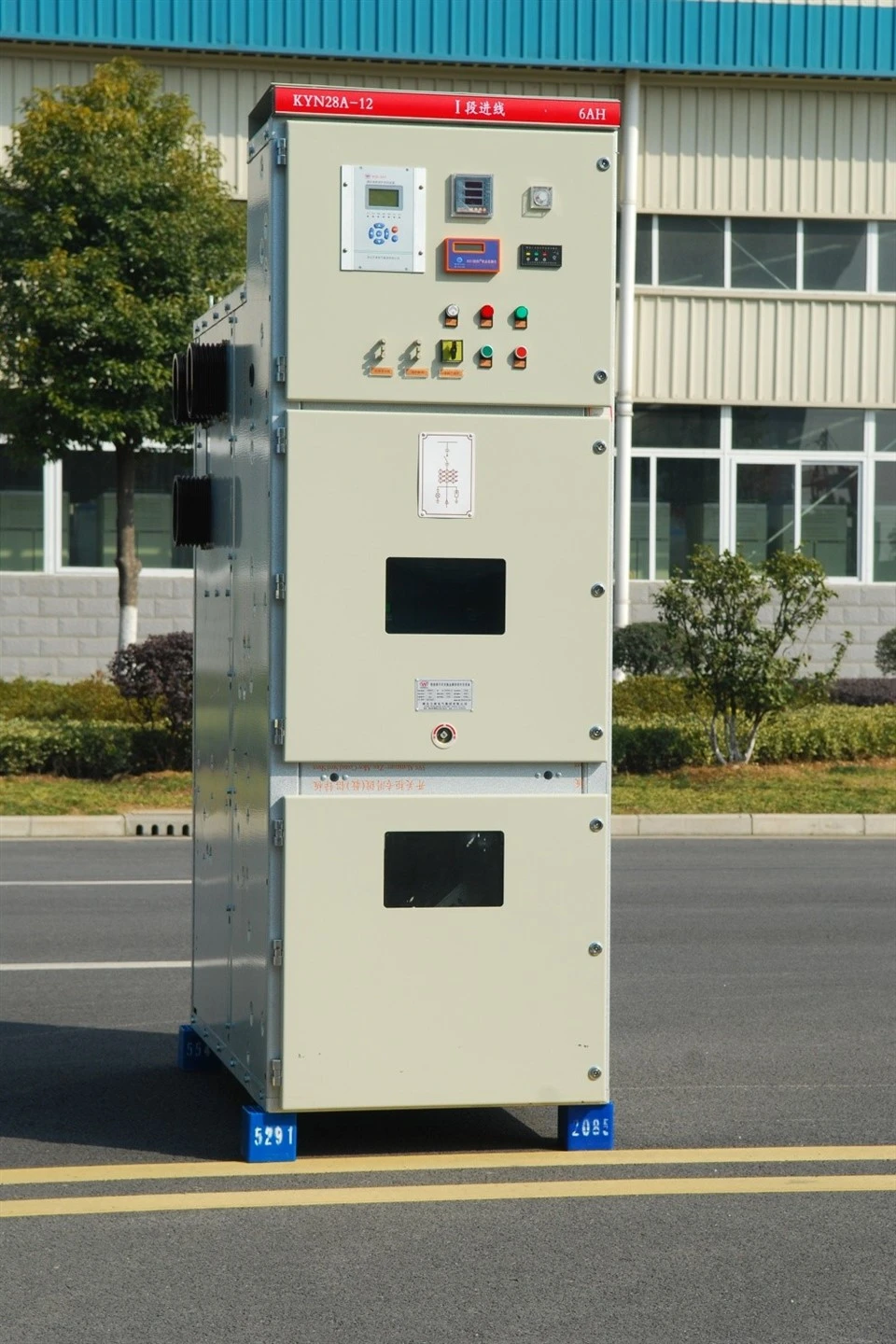

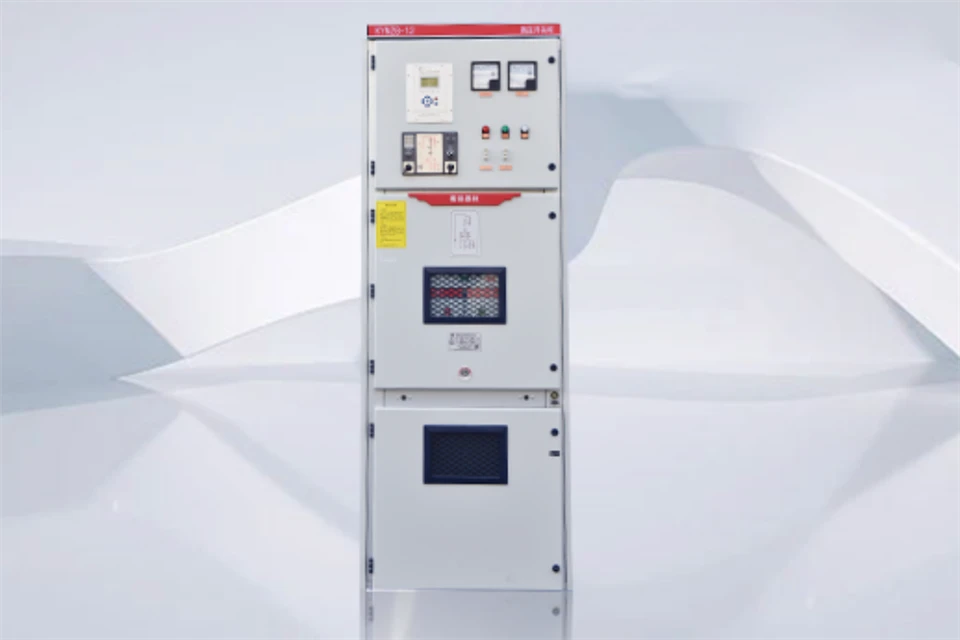

Kabinettets krop og intervalplader er boltet af aluminiumszinklegeringsplade efter processen med CNC-værktøjsmaskiner og multibøjningsteknologi, så de samlede skabe kan garantere strukturens enhed og dimensionen. Aluminiumszinklegeringspladen har funktionerne korrosionsbestandighed og oxidationsbestandighed og har den højere mekaniske robusthed end den almindelige stålplade. Skabet er opdelt i skufferum, busbarrum, kabelrum og relæinstrumentrum af intervaltavler med hver enhed jordet separat. Dørene til skabet er alle håndteret med den teknologiske proces med elektrostatisk pistol for at få overfladerne til at have fordelene som anti-påvirkning, korrosionsbestandighed og skønhed og så videre.

Skufferne kan klassificeres til afbryderskuffe, spændingstransformerskuffe, doseringsskuffe, adskillelsesskuffe og stationsbrugte sorte skuffer i henhold til forskellig brug. Skufferne med samme anvendelse kan udskifte hinanden. Skufferne har test-/adskillelses- og arbejdspositioner inde i skabet, hver position med en låseenhed for at sikre, at skufferne ikke kan bevæge sig frit i de to ovenstående positioner.

Der er installeret en speciel kanal i isolationsrummet for at give skuffen mulighed for at bevæge sig. Når afbryderen bevæger sig mellem testposition og arbejdsposition, åbner eller lukker skilleventilen automatisk for at sikre, at betjeningspersonalet ikke kan komme i kontakt med det ladede legeme. Skufferne kan betjenes i den tilstand, at skabslågen er lukket. Positionen, hvor skuffen er inde i skabet, kan ses gennem overvågningsvinduet, og enhver af etiketterne på skuffen kan også ses. Alle disse garanterer drifts- og vedligeholdelsespersonalets sikkerhed.

Hovedskinnen føres fra et skab til et andet skab, og det fastgøres af en lille samleskinne og en elektrostatisk kontaktboks. Den fastgøres med samleskinnebøsning, når den går gennem sidevæggen på naboskabet.

Tilstrækkeligt kabelrum kan ikke kun forbinde mange kabler, men kan også installere strømtransformer, jordingskontakt og lynafleder og så nej.

Den indvendige plade og panelet i relærummet kan installere kontrol- og beskyttelseselementer, måleren, displayinstrumentet og overvågningsindikatoren og så videre sekundære elementer.

Skabet har en pålidelig interlock-enhed i overensstemmelse med "fem-forebyggelse"-kravet, som faktisk garanterer sikkerheden for betjeningspersonalet og enheden:

en. En opmærksomhedsknap og en vekselafbryder KK er monteret på rumdøren for at undgå fejlkontakt til/fra af afbryderen;

b. Afbryderen kan ikke bevæge sig efter tænding i arbejdsstilling for at undgå fejltræk eller lukning af skillekontakten;

c. Jordafbryderen kan kun tænde for afbryderens skuffe, der forlader skabet, og skuffen kan ikke komme ind i skabet på samme tid (jordafbryderen kan matche en spændingsovervågningsenhed). Jordingskontakten kan ikke tænde, når skuffen er i skabet, og opfylder således forebyggelsen af ​​at lukke jordingskontakten med strøm og lukke afbryderen, før jordingskontakten er åben;

d. Bunddøren og bagdøren kan ikke åbnes, efter at strømafbryderen kommer ind i skabet for at undgå fejlindtastning med strøminterval;

e. Afbryderens skuffe kan kun slukke manuelt uden at tænde, når den faktisk er i test- eller arbejdsstilling og ikke har nogen styrespænding;

f. Det sekundære stik er låst og kan ikke trækkes ud, når skuffen er i arbejdsposition.

I kabelrummet er TMY40*4 jordingsskinne indstillet uafhængigt. Denne busskinne kan gå gennem ethvert naboskab og kan få en god forbindelse med skabskroppen for at sikre sikkerheden for betjeningspersonalet og skabskroppen.

Der er indstillet trykaflastningsenheder på oversiden af ​​skufferummet, samleskinnerummet og kabelrummet. Når strømafbryderen eller samleskinnen opstår indvendig elektrisk lysbue, med udseendet af den elektriske lysbue, vokser lufttrykket i kabinettet, og trykudløseren åbner automatisk for at frigive trykket og luften, når trykket når op til en vis værdi for at sikre sikkerheden for driftspersonalet og kabinettet.
