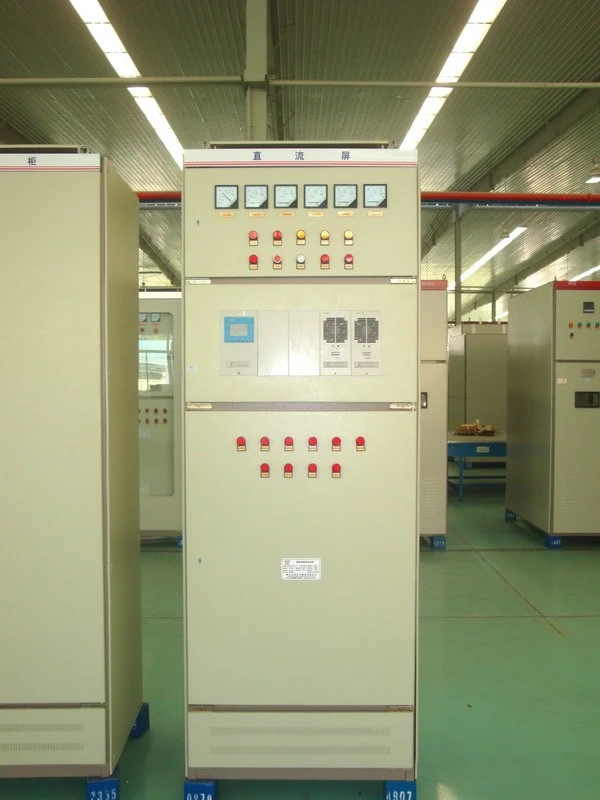

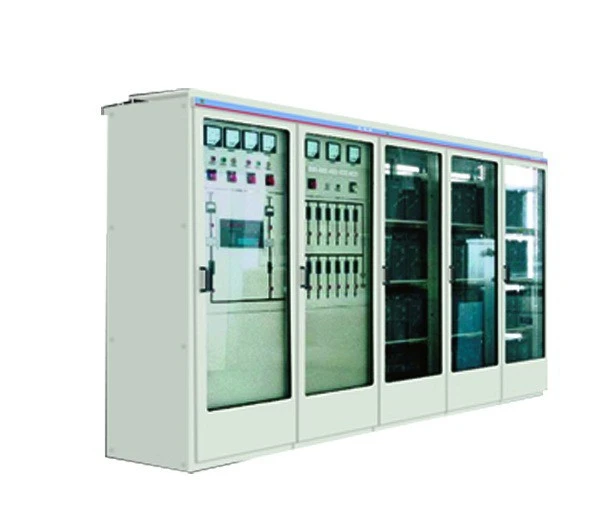

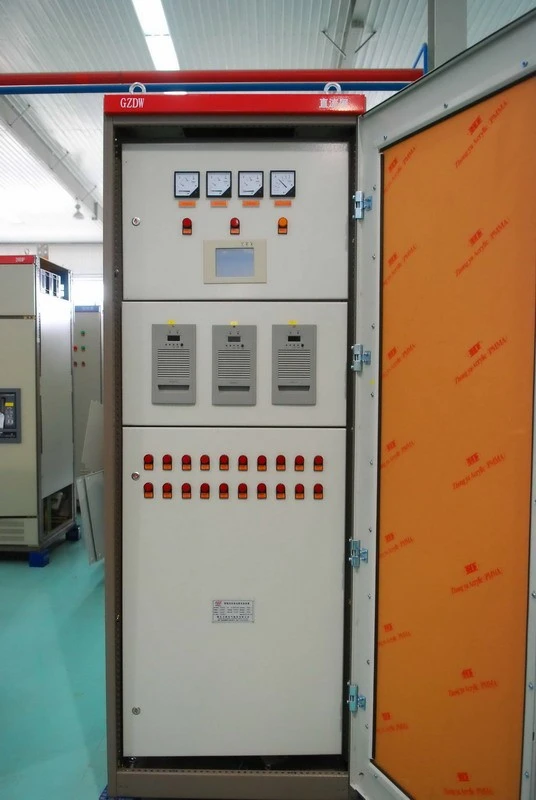

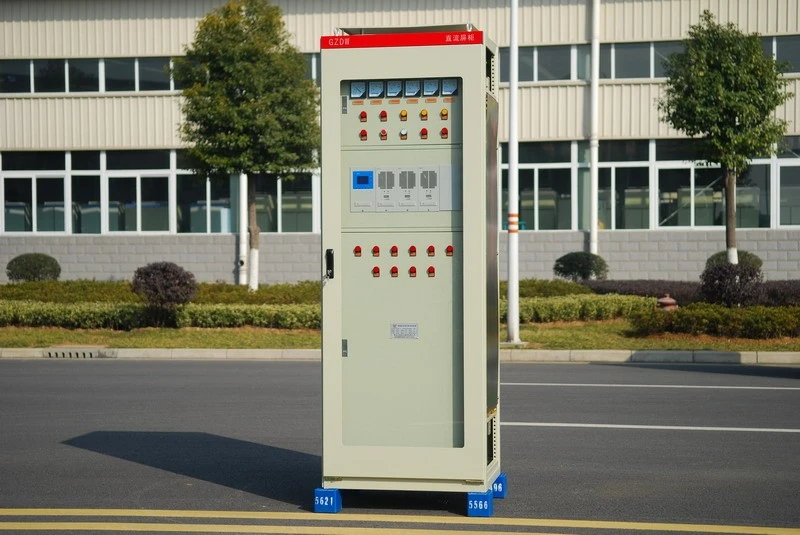

GZDW serie DCPowerSoplybatteriopladningsskab
Produktintroduktion
We Worldwide Electric Stock Co., Ltd (herefter benævnt Worldwide Electric) er et videnskabeligt og teknologisk-aktieselskab, der arbejder med integration af videnskabelig forskning og udvikling, produktion og salg, tekniske tjenester. Vi er producent af batteriopladningsskabe. Batteriopladningskabinettet (inklusive koblingen af afbryderen, opladningen af reservecellen, instrumenterne i den anden sløjfe og andet lavspændingsudstyr) brugt i kraftværk, hydrostation og transformerstation i spændingsklasse 35kv, 220kv og 110kv i Kina på nuværende tidspunkt, de fleste af dem vedtager faseforsyning eller mættende forsyning, som er begrænset til teknologien og enheden. Der er mange ulemper ved ovennævnte strømforsyninger, og de kan ikke opfylde kravene fra den hastigt udviklende strømteknik. Højfrekvensomskifterforsyningen har fordelene med lille volumen, let vægt, høj effektivitet, ret lav udgangsbølge, hurtig modal respons, høj kontrolnøjagtighed og modultilført output, og det er tendensen, at højfrekvensomskifterforsyningen gradvist vil erstatte faseforsyningen. Især med den hurtige udvikling af den effektelektroniske teknik og forbedringen af kraften og enhedens udførelse, er pålideligheden og anvendelsesområdet for højfrekvensomskifterforsyningen langt bedre end faseforsyningen og den mættende forsyning.
Anvendelse
Dette produkt er i overensstemmelse med specifikationen for GB/T8456-1996 "lavspændings DC-koblingsudstyr".
Opladningsenheden i dette produkt kan være høj-opladningsmodul og fasestyret oplader.
Mikrocontrolleren til dette produkt kan være PLC-controllertype og SCM-type.
GZDW-serien DC-strømforsyningspanel er anvendeligt til 10kv til 500kv understation, kraftværk, høje bygninger, fordelingsrummet i boligkvarteret og små selvstændige-kraftværker, som højspændingsafbryder, relæbeskyttelse, betjening af det automatiske udstyr, kontrolforsyning og lysforsyning til ulykker. Det er også anvendeligt til andre lejligheder, hvor der er behov for DC-strømforsyninger.
Gældende betingelser
Omgivelsestemperatur: -10 grader til +45 grader
Højde over havets overflade: Mindre end eller lig med 2400m
Relativ luftfugtighed: dagligt gennemsnit Mindre end eller lig med 95 % månedligt gennemsnit Mindre end eller lig med 90 %
Jordskælvets styrke er mindre end eller lig med 8
Ingen brand, eksplosionsfare, alvorlig forurening, kemisk erosion eller alvorlige jordskælv.

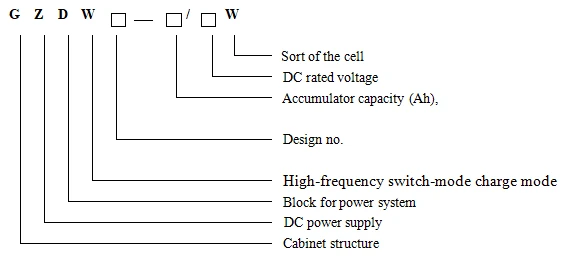

Skriv betydning
Note:
typer af cellen:
C: super høj-frekvens Cd-Ni-celle;
G: høj-forstørrelse Cd-Ni-celle;
Z: medium- forstørrelse Cd-Ni-celle;
F: anti-blysyrecelle;
M: fritaget for vedligeholdelse blysyrecelle.
Tekniske parametre
- AC input strømforsyninger er to kredsløb tre-fase fire-line hovedforsyning og reserveforsyning. Nominel indgangsspænding: tre-fase AC fire-ledning 380V±10%, frekvens50Hz±5%.
- Lynbeskyttelse: mere end 2000: 1.
- Nominel udgangs jævnspænding: 110V, 220V.
- Nominel udgangsstrøm: 6A, 10A, 12A, 20A, 30A, 40A, 50A, 60A, 70A, 80A, 90A, l00A, 120A, 130A, 150A, 180A, 2000A, 400A, 400A.
- Nominel kapacitet for den sekundære celle: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 500Ah, 600Ah, 800Ah, 1000Ah, l5200Ah,Ah.
- Systemkapacitet: 10Ah, 20Ah, 38Ah, 65Ah, 100Ah, 150Ah, 200Ah, 300Ah, 400Ah, 600Ah, 800Ah, 1000Ah, 1500Ah, 3000Ah, 2000Ah.
- Komplet apparatstøj:<55dB.
- Driftstilstand: kontinuerlig drift.
Tekniske parametre for de tre typer celler:
|
Cellesortering Teknisk-parameter Varens navn |
Fastgjort anti-blysyrecelle GF |
Cd-Ni sekundær celle |
Forseglet blybatteri MF/GM |
||
|
Super høj GNC |
Høj GNC |
Mellem GNC |
|||
|
Nominel spænding |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
Udledningsforstørrelse |
Mindre end eller lig med 1C |
Større end eller lig med 6C |
3C-6C |
1C-3C |
＜3C |
|
Udlignende ladespænding |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
Flydende ladespænding |
2.30V |
1.4V |
1.4V |
1.4V |
2.25V |
|
Afladning over spænding |
1.75V |
1V |
1V |
1V |
1.85V |
Præstationopladningsmodulets egenskaber
Tteknisk indeks over modul240D05A
|
Punkt |
Indeks |
Testtilstand |
||
|
Min |
Repræsentativ værdi |
Maks |
||
|
Indgangsspændingsområde (VAC) |
300 |
380 |
456 |
Udgang 240ADC, fuld belastning |
|
Output justerbart område (VDC) |
180 |
230 |
300 |
Indgang 380DAC, fuld belastning |
|
Stabiliseret spændingsnøjagtighed |
0.01% |
0.5% |
Udgang 198-286VDC, 20-100% belastning, indgang 300-456VAC |
|
|
Stabiliseret strømnøjagtighed |
0.08% |
0.5% |
Udgang 198-286VDC, 20-100% belastning, indgang 300-456VAC |
|
|
Dynamisk effekt |
12uS |
50 us |
100 us |
Nominel udgang 20-75 % belastningsspring |
|
Oplader effektivitet |
88% |
90% |
91% |
Udgang 300V, 5A |
|
Maksimal hørbar støj (dB) |
50 |
60 |
Fuld belastning, miljøstøj 40dB |
|
|
Opbevaringstemperatur (grad) |
-40 |
35 |
60 |
|
|
Servicemiljøtemperatur (grad) |
-15 |
25 |
45 |
Udgang 240V, 20A |
|
Bredfrekvent støj (mV) |
18 |
25 |
40 |
Nominel input og output, modstandsbelastning |
|
Maksimal støj (mV) |
100 |
300 |
400 |
Nominel input og output, modstandsbelastning |
|
Parallel asymmetrisk strømgrad |
±0.5% |
±2% |
±5% |
Nominel input og output, overvåg balancestrømmen |
|
Startforsinkelse (sekund) |
1 |
2 |
3 |
|
|
Ripple faktor |
0,01 % til 0,1 % |
Frekvensbredde 0-20MHz |
||
|
Dielektrisk styrke |
1500VAC 50Hz |
Tid 1 minut, lækstrøm 10mA |
||
|
Indvendig radiator temperaturstigning |
Mindre end eller lig med 25 grader |
Omgivelsestemperatur 45 grader |
||
|
Belastningsklasse |
Kontinuerligt arbejde, når Ⅰklasse (100%) nominel udgangsstrøm |
I flydende ladespændingsområde |
||
|
Automatisk strømbegrænsningskarakteristik |
Udgangsstrømmen overstiger 112 % af mærkestrømmen |
Konstant strømbeskyttelse, udgangsstrømmen vil ikke stige, og DC-spændingen reduceres. |
||
|
Input overspændingsbeskyttelse |
Indgangsspændingsindstillingsværdi (456±5VAC), luk automatisk ensretteren. Lynnedslag transient overspænding anvender HARRIS speciel lynafleder til elementer. |
Vend automatisk tilbage, når spændingen er normal. Overspændingsværdien kan indstilles (indstilles, når udgangen er tom-belastning) |
||
|
Output overspændingsbeskyttelse |
Stopper automatisk at udsende, når udgangsspændingen overstiger 328±3VDC for at undgå beskadigelse af enheden. |
Vend automatisk tilbage, når spændingen er lavere end overspændingsværdien. Overspændingsværdien kan indstilles. |
||
|
Udgangskortslutningsbeskyttelseskarakteristik |
I enhver indgangsspænding, udgangsspænding og belastningsforhold kortslutter udgangen på grund af fejlen. |
Vend automatisk tilbage til normal drift efter fejlfinding. |
||
HHøjfrekvensomskifter strøm DC-system sammenligner med det normale strøm DC-system
|
En slags oplader |
Normalt strøm DC-system |
HXT ladeenhed af højfrekvent switch strøm |
|
Teknisk parameter |
||
|
Varens navn |
||
|
Stabiliseret spændingsnøjagtighed |
Mindre end eller lig med ±2 % |
Mindre end eller lig med ±0,1 % |
|
Stabiliseret strømnøjagtighed |
Mindre end eller lig med ±1 % |
Mindre end eller lig med ±0,5 % |
|
Ripple faktor |
Mindre end eller lig med ±2 % |
Mindre end eller lig med ±0,1 % |
|
Udbudseffekt |
Mindre end eller lig med 2 % |
0.05% |
|
Effektivitet |
>75% |
>90% |
|
Støj |
<55dB |
<55dB |
|
Harmonisk |
Ingen interferens |
Ingen interferens |
|
Cellestyringsfunktion |
Almindelig |
Perfektionere |
General
Højfrekvent opladningsmodul anvender tre-fase tre-linjebalanceindgang uden tab af strøm i midterledningen. Ved AC-indgangsterminalen er den avancerede peak suppressor og EMI-filterkredsløb overtaget. For at tage MOFEI som hovedelementet ved at anvende PWM PDM højfrekvensteknologi og AC／DC→DC／AC→AC／DC transformation, med autonom strømudligning for at opfylde N+1 redundant backup. Elektrisk varmestik kan anvendes, og det er ikke nødvendigt at justere efter endt indstilling.
